شاشة LCD مقاس 128x64 شاشة رسومية للوضع الإيجابي STN

تم تصميم شاشة العرض الرسومية ذات الوضع الإيجابي STN مقاس 128 × 64 من أجل موثوقية من الدرجة الصناعية والإنتاج الضخم.
رقم الوحدة: JDA12864-23001
التكنولوجيا: تكنولوجيا البوليفيين
زاوية الرؤية: زاوية رؤية واسعة
درجة حرارة التشغيل: -20 إلى 70 درجة مئوية
محرك IC: AIP31107 وAIP31108

إرسال استفسار

تصنيف: 5.0

(عدد التقييمات: 1)

وصف المنتج

تم تصنيعه لتطبيقات من الدرجة الصناعية، هذاشاشة LCD مقاس 128x64 شاشة رسومية للوضع الإيجابي STNيسلم مرئيات نقطية واضحة. يتميز بمصدر طاقة 3.0 فولت ووحدات تشغيل IC AIP31107، مما يضمن أداءً مستقرًا في لوحات التحكم والأجهزة الطبية والعدادات الذكية.

شاشة LCD مقاس 128 × 64 شاشة رسومية ذات الوضع الإيجابي STN: الميزات والمواصفات

مصادر موثوقةشاشة LCD مقاس 128x64 شاشة رسومية للوضع الإيجابي STNيتطلب موردًا يفهم كلاً من الأداء البصري واتساق الإنتاج الضخم. تم تصميم وحدة JDA12864-23001 حول هذه الاحتياجات الدقيقة. من خلال إقران زجاج الوضع الإيجابي STN الناضج مع مجموعة COB القوية، فإنه يوفر حلاً مرئيًا فعالاً من حيث التكلفة.

هذاشاشة LCD مقاس 128x64 شاشة رسومية للوضع الإيجابي STNيستخدم AIP31107 وAIP31108 برامج تشغيل IC، تعمل بموجب واجب 1/64 ونظام قيادة متحيز 1/9. اتجاه العرض عند الساعة 6 ومصفوفة نقطية مقاس 128 × 64 تجعلها متعددة الاستخدامات للغاية. نحن ندعم أيضًا تخصيص IC الدافعة لتتوافق بشكل مثالي مع PCB والبرامج الثابتة الموجودة لديك.

	عرض المحتوى والجهد 128×64 نقطة \| 3.0 فولت

	محرك IC والمخطط AIP31107&AIP31108 \| 1/64 واجب، 1/9 انحياز

	المنطقة النشطة ودرجة الحرارة. 56.28 × 38.36 ملم \| -20 إلى 70 درجة مئوية

JDA12864-23001 المعايير الفنية
رقم الوحدة	JDA12864-23001
حجم الوحدة	78 (طول) × 70 (عرض) × 12.5 (ارتفاع) ملم
منطقة المشاهدة	62.00 (طول) مم × 44.00 (عرض) مم
المنطقة النشطة	56.28 (طول) مم × 38.36 (عرض) مم
عرض المحتوى	128×64 نقطة
مزود الطاقة	3.0 فولت
محرك آي سي	AIP31107 وAIP31108
مخطط القيادة	واجب 1/64، 1/9 انحياز
عرض الاتجاه	الساعة 6
درجة حرارة التشغيل.	-20 إلى 70 درجة مئوية
درجة حرارة التخزين.	-30 إلى 80 درجة مئوية

تطبيقات الشاشة الرسومية الإيجابية STN

بسبب موثوقيتها العالية وفعاليتها من حيث التكلفة، هذاشاشة LCD مقاس 128x64 شاشة رسومية للوضع الإيجابي STNيتم اختياره على نطاق واسع من قبل المهندسين لمجموعة متنوعة من متطلبات HMI وعرض البيانات:

▸ أنظمة التحكم الصناعية- محولات التردد وواجهات PLC ولوحات التحكم في الماكينة.

▸ المعدات الطبية- أجهزة مراقبة المرضى وأجهزة التشخيص والعدادات الصحية المحمولة.

▸ المرور والنقل- أنظمة توجيه مواقف السيارات، وآلات إصدار التذاكر، وأجهزة تسجيل البيانات.

▸ الالكترونيات الاستهلاكية- الأجهزة المنزلية الذكية والمعدات الصوتية وأدوات القياس.

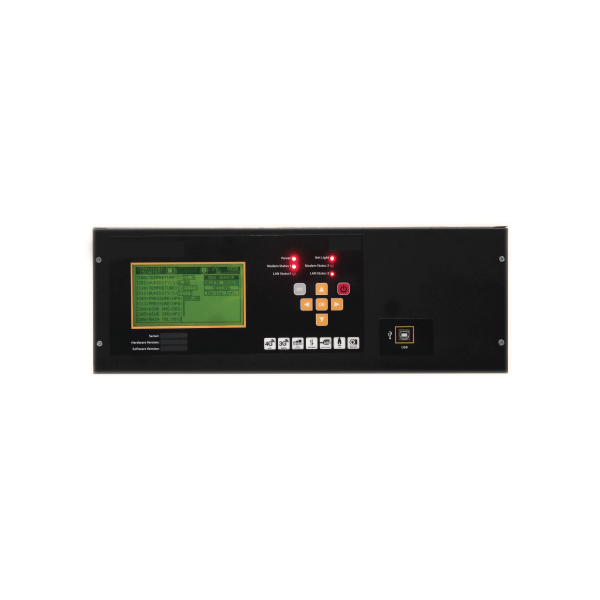

128x64 LCD Display STN Positive Mode Graphic Screen Application

شاشة LCD مقاس 128 × 64 شاشة رسومية ذات الوضع الإيجابي STN في التطبيقات الصناعية.

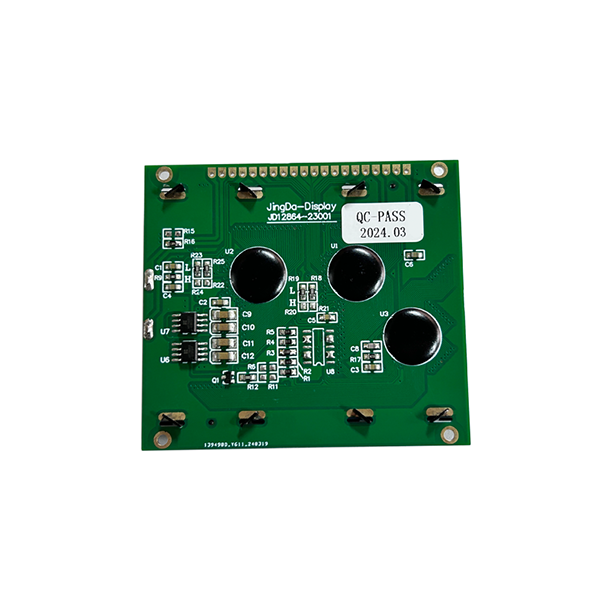

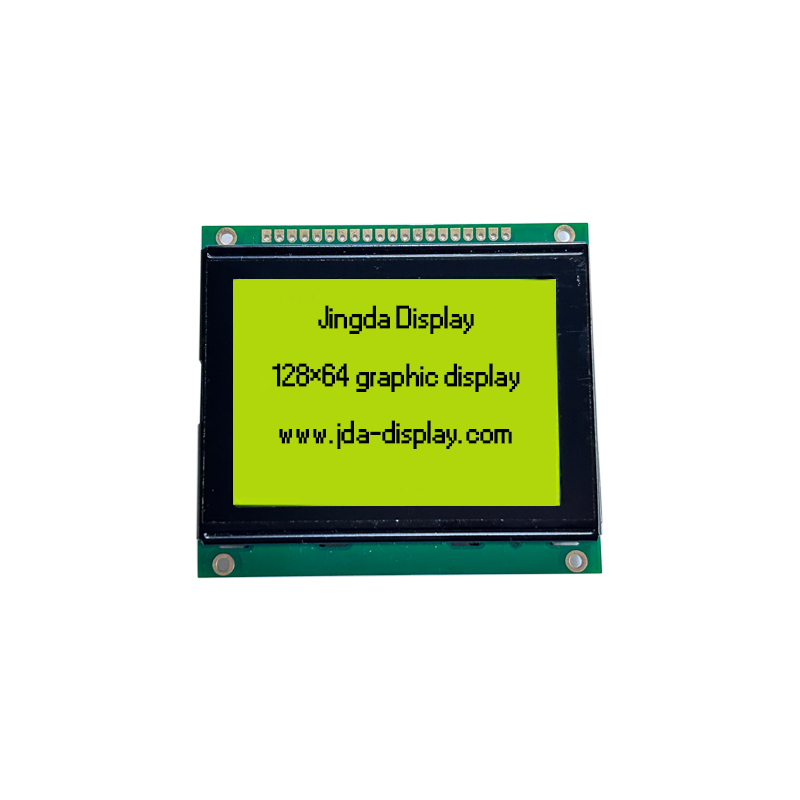

12864 graphic LCD module display

شاشة عرض الوضع الإيجابي STN تعرض بيانات المصفوفة النقطية.

التخصيص ودعم الإنتاج الضخم

تعد وحدة الكتالوج هذه نقطة انطلاق ممتازة، ولكن قدراتنا تمتد إلى ما هو أبعد من الأجزاء القياسية. إذا كنت بحاجة إلى تخصيص بالكاملشاشة LCD مقاس 128x64 شاشة رسومية للوضع الإيجابي STN، فريقنا الهندسي جاهز للمساعدة. نحن نقدم أدوات زجاجية مخصصة، وإعادة تصميم دبوس، وألوان الإضاءة الخلفية البديلة.

تخصيص برنامج التشغيل IC- قم بتعديل إعداد AIP31107/31108 ليتوافق مع البرامج الثابتة الموجودة لديك.

المستقطب والإضاءة الخلفية- خيارات عاكسة أو عاكسة أو ناقلة للضوء مع مصابيح LED خلفية بيضاء أو زرقاء أو خضراء.

أنواع الموصلات- رأس دبوس، موصل Zebra، أو كابل FPC ليناسب عملية التجميع الخاصة بك.

اقتباس سريع- أرسل رسمتك وطلبك السنوي لتحصل على عرض أسعار شامل خلال 24 ساعة.

للمقارنة مع خيارات العرض الأخرى أحادية اللون، تفضل بزيارة موقعناشاشة LCD رسوميةصفحة الفئة. يمكنك أيضًا استكشاف موقعناوحدة عرض LCD مقاس 128 × 64 وحدة عرض إيجابية FSTNللأوضاع البصرية البديلة. إذا كان مشروعك يتطلب قراءات رقمية أبسط، فإنشاشة LCD للقطاعاتقد يقدم القسم حلاً أكثر فعالية من حيث التكلفة.

جودة التصنيع والتزام EEAT

تقوم شركة Shenzhen Jingda Display Technology Co., Ltd. بتصنيع وحدات LCD أحادية اللون منذ عام 2015. تتميز منشأتنا الخالية من الغبار والتي تبلغ مساحتها 6000 متر مربع في فوجيان بغرف نظيفة من الفئة 100 والفئة 1000، مما يضمن أن كلشاشة LCD مقاس 128x64 شاشة رسومية للوضع الإيجابي STNيتم تجميعها دون تلوث. نحن نتبع بدقة بروتوكولات إدارة الجودة ISO ويمكننا تقديم تقارير الامتثال والتفتيش لـ RoHS لعمليات تدقيق المشتريات. تخضع كل دفعة لاختبارات كهربائية وبصرية صارمة قبل الشحن.

الأسئلة المتداولة

هل يمكن تخصيص IC القيادة لهذه الشاشة الرسومية ذات الوضع الإيجابي STN بشاشة LCD مقاس 128 × 64؟

نعم. يستخدم التكوين القياسي AIP31107 وAIP31108. ومع ذلك، يمكننا تخصيص برنامج التشغيل IC وفقًا لمتطلبات البرامج الثابتة أو الأجهزة الخاصة بك للإنتاج بكميات كبيرة.

ما هو الحد الأدنى لكمية الطلب لوحدة LCD الرسومية 12864؟

يعتمد موك على ما إذا كان تكوينًا قياسيًا في المخزون أو يتطلب أدوات مخصصة. للحصول على العينات القياسية والطلبات بالجملة، يرجى الاتصال بفريقنا الهندسي للحصول على عرض أسعار خلال 24 ساعة.

هل يتطلب الوضع الإيجابي STN إضاءة خلفية؟

عادةً ما تكون شاشات الوضع الإيجابي STN عاكسة أو عاكسة. اعتمادًا على بيئة التطبيق لديك، يمكن إضافة مجموعة إضاءة خلفية LED إلى الوحدة لتسهيل القراءة في الإضاءة المنخفضة.

ما هي المهلة الزمنية لأوامر الإنتاج الضخم؟

يتم شحن العينات القياسية عادةً خلال 3 إلى 7 أيام عمل. بالنسبة للإنتاج الضخم، يتم تأكيد المهلة الزمنية جنبًا إلى جنب مع عرض الأسعار بناءً على الحجم السنوي ومتطلبات الأدوات.
