ما هي خصائص العمل وطرق القيادة لشاشات العرض LCD الملونة TFT؟

عادةً ما يشار إلى شاشة TFT LCD (شاشة الكريستال السائل ذات الترانزستور الرقيق) باسمتفت-إل سي دي. إنها تقنية عرض الكريستال السائل السائدة. إنها تستفيد من خاصية أن المواد البلورية السائلة تغير اتجاه محاذاةها تحت تأثير المجال الكهربائي، وبالتالي تغير نفاذية الضوء، لعرض الصور. TFT (ترانزستور الأغشية الرقيقة) هي تقنية للقيادة والتحكم في شاشات LCD. وهي عبارة عن مجموعة من الترانزستورات المصغرة المصنعة على ركيزة زجاجية، حيث يتحكم كل ترانزستور بشكل مستقل في بكسل بلوري سائل.

تعتمد شاشة LCD وضع القيادة لمسح سطر واحد في كل مرة. عندما يتم تطبيق نبض موجب على سلك مشترك معين للمسح العرضي (أو خط البوابة)، يتم تشغيل جميع ترانزستورات الأغشية الرقيقة المتصلة بهذا السلك العرضي وتكون في حالة موصلة. في هذا الوقت، يتم شحن المكثف الموجود على كل بكسل بجهد السلك الطولي المشترك (أو خط الإشارة). عندما يحين دور خطوط المسح الأخرى لتطبيق نبضات موجبة، يتعرض خط المسح الأصلي لجهد سلبي، مما يؤدي إلى إيقاف تشغيل جميع ترانزستورات الأغشية الرقيقة المتصلة بخط المسح هذا ووضعه في حالة غير موصلة.

لذلك، يمكن للشحنة المشحونة أصلاً لكل مكثف أن تحافظ على الوقت اللازم لمسح إطار واحد حتى يأتي دور مسح ذلك الخط في المرة التالية. إذا كانت الشاشة تستخدم nematic الملتويةTN الكريستال السائل، فمن الأفضل تشغيلها بجهد تيار متردد، مما يعني أن قطبية جهد القيادة لكل صورة يجب أن تكون معاكسة لقطبية الصورة السابقة. تشبه شاشة LCD الموجودة في الشاشة صمام الضوء، ومع تغير الجهد عند كل بكسل، تتغير أيضًا شدة الضوء الملون الذي يمر عبر ذلك البكسل.

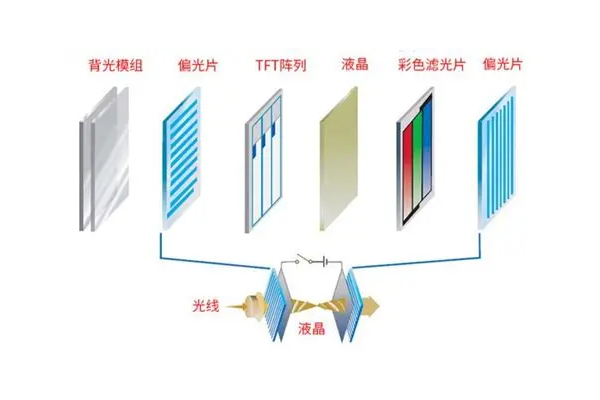

شاشات TFT LCD هي شاشات مصفوفة نشطة. ولذلك، فإن أساليب القيادة الخاصة بهم تختلف تمامًا عن تلك الخاصة بهمشاشات TN وSTN LCD، وهم يعتمدون طريقة القيادة الديناميكية لمصفوفة المصدر. السبب وراء قدرة شاشات TFT LCD على عرض ألوان زاهية هو أن مرشحات الألوان وترانزستورات التأثير الميداني TFT الموجودة بداخلها تعمل بالتنسيق لتحقيق ذلك.
