ما هو مبدأ العمل لشاشة LCD القطاعية؟

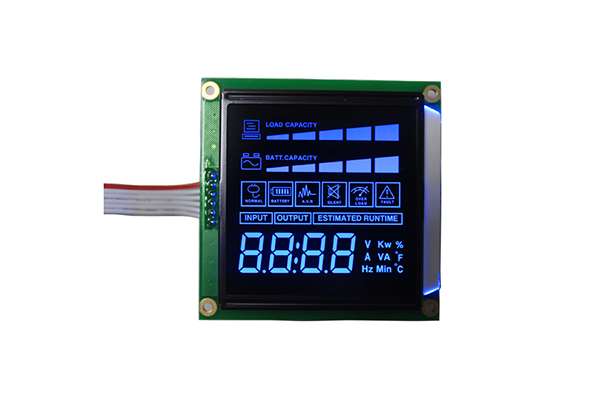

الشاشة LCD الجزءهي نوع من شاشات LCD المستخدمة لعرض معلومات بسيطة مثل الأرقام والحروف والرموز. وتشمل ميزاته:

محتوى العرض الثابت:يتوافق كل بكسل مع محتوى عرض ثابت ولا يمكن تغييره حسب الرغبة.

هيكل بسيط:مكونة من ركائز زجاجية علوية وسفلية ومواد بلورية سائلة وأقطاب كهربائية بتكلفة منخفضة.

استهلاك منخفض للطاقة:لا يتطلب سوى تيارًا ضعيفًا للقيادة واستهلاكًا منخفضًا للغاية للطاقة.

تطبق على نطاق واسع:غالبًا ما يستخدم في منتجات مثل أدوات السيارات والموازين الإلكترونية والساعات.

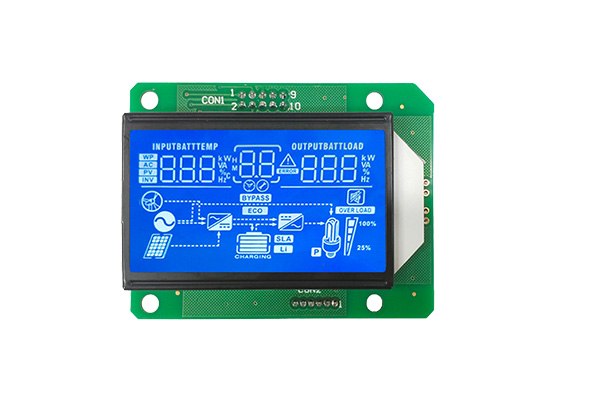

1. الهيكل الأساسي

تتكون شاشة LCD المقطعية بشكل أساسي من الأجزاء التالية:

1) أفلام الاستقطاب (واحد علوي والآخر سفلي): تكون اتجاهات الاستقطاب لهذين الفيلمين المستقطبين متعامدة مع بعضها البعض (على سبيل المثال، الفيلم العلوي في الاتجاه العمودي والفيلم السفلي في الاتجاه الأفقي).

2) الركيزة الزجاجية (قطعة واحدة في الأعلى والأسفل): تحمل أقطاب ITO الشفافة.

3) القطب الشفاف:

أ. القطب المشترك: يقع على إحدى قطع الزجاج، وهو مشترك بين الشاشة بأكملها.

ب. أقطاب القطع: تقع على قطعة أخرى من الزجاج، وهي محفورة في الشكل الثابت الذي نريد عرضه، مثل كل ضربة للرقم "8". يتكون الحرف "8" عادةً من 7 أجزاء (7 أقطاب كهربائية مستقلة).

4) مادة الكريستال السائل: تملأ الفجوة الصغيرة بين قطعتين من الزجاج.

5) لوحة الإضاءة الخلفية/العاكس: تقع في الطبقة السفلية، وتوفر مصدر الضوء. شاشة رمز المقطع نفسها لا تنبعث منها ضوء ولا يمكن رؤيتها إلا من خلال الإضاءة الخلفية أو انعكاس الضوء المحيط.

2. وضع القيادة: محرك التيار المتردد AC

لا يمكن تعريض شاشة LCD للتيار المستمر لفترة طويلة، وإلا فسوف يؤدي ذلك إلى تلف هيكل شاشة LCD.

لذلك، يستخدم عرض رمز المقطع محرك التيار المتردد (عادةً 1-100 هرتز)

تشمل أساليب القيادة ما يلي:

أ.محرك ثابت: ذو تباين عالٍ، ولكن مع دبابيس متعددة.

ب. محرك ديناميكي (1/2، 1/3، 1/4 واجب، وما إلى ذلك): شائع الاستخدام، مما يقلل من عدد المسامير.

ملخص المبادئ

يمكن تلخيص مبدأ عمل شاشة LCD المقطعية على النحو التالي: من خلال التحكم في الجهد بين الأقطاب الكهربائية (الأجزاء) ذات الشكل المحدد، يمكن تغيير ترتيب جزيئات الكريستال السائل في المنطقة المقابلة، مما يسمح بشكل انتقائي للإضاءة الخلفية بالمرور أم لا، وعرض أرقام أو رموز أو أنماط ثابتة.

شاشة كود المقطع عبارة عن شاشة عرض غير نقطية تستخدم جزيئات الكريستال السائل لتغيير المسار البصري مع الجهد الكهربي، وتدفع أقطابًا كهربائية معينة عبر التيار المتردد، وتعرض الأجزاء المقابلة باللون الأسود، وبالتالي تشكل أرقامًا أو رموزًا.
