ما هي العوامل التي تؤثر على استهلاك الطاقة لشاشات LCD أحادية اللون؟

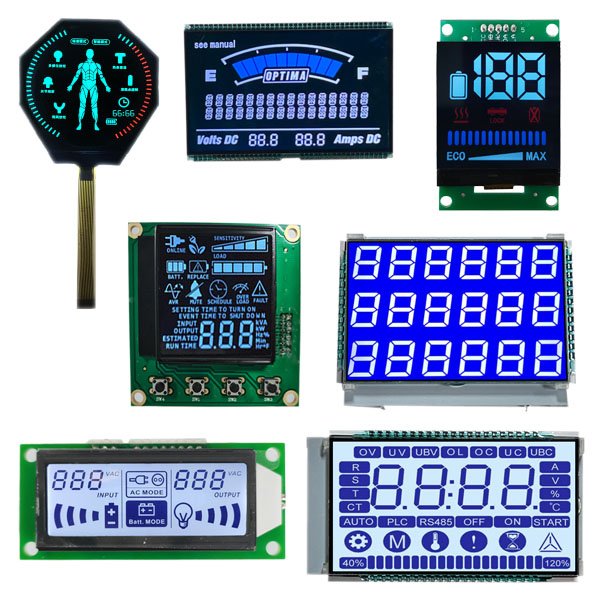

شاشات LCD أحادية اللونكانت منذ فترة طويلة العمود الفقري للأجهزة الإلكترونية منخفضة الطاقة عبر القطاعات الصناعية والتجارية والاستهلاكية. بالنسبة إلى لوحات LCD الملونة TFT التي تتطلب تصفية ألوان معقدة وأنظمة إضاءة خلفية عالية الطاقة، توفر شاشات الكريستال السائل أحادية اللون مخرجات مرئية بسيطة وعالية التباين بأقل قدر من الطاقة الزائدة. إن كفاءتها الاستثنائية في استخدام الطاقة تجعلها الخيار المفضل للأجهزة التي تعمل بالبطاريات، بما في ذلك العدادات الصناعية والأدوات القابلة للارتداء وأجهزة الاستشعار المنزلية الذكية والمعدات الطبية المحمولة وما إلى ذلك.

تظل شاشات LCD أحادية اللون واحدة من أكثر تقنيات العرض المتوفرة كفاءة في استخدام الطاقة اليوم. في عصر يهيمن فيه عمر البطارية وميزانيات الطاقة على قرارات تصميم المنتج، فإن الفهم الدقيق لما يدفع استهلاك الطاقة لهذه الشاشات ليس مجرد تمرين أكاديمي - بل هو اعتبار هندسي حاسم يمكن أن يصنع جهازًا محمولاً أو يكسره.

1. مواصفات التصميم الهيكلي للوحة LCD

يعد التصميم الهيكلي المتأصل للوحة LCD أحادية اللون هو المحدد الأساسي لاستهلاك الطاقة الأساسي. يقوم كل مكون أساسي في اللوحة، بدءًا من الأبعاد المادية وحتى وضع العرض ونوع المصفوفة، بتشكيل خصائص استخدام الطاقة الخاصة بها بشكل مباشر. حتى مع وجود دوائر قيادة وبيئات تشغيل متطابقة، يمكن أن تظهر وحدات LCD أحادية اللون المختلفة هيكليًا فجوات في استهلاك الطاقة عدة مرات.

1.1 حجم الشاشة وكثافة البكسل

يعد حجم الشاشة أحد أكثر العوامل بديهية التي تؤثر على سحب طاقة شاشة LCD أحادية اللون. في منتجات LCD أحادية اللون القياسية، يرتبط استهلاك الطاقة بشكل إيجابي بمساحة العرض الفعالة. تتطلب اللوحات الأكبر حجمًا المزيد من وحدات البكسل البلورية السائلة، وأسلاك إلكترودات أكثر شفافية، ومناطق تغطية أوسع للإشارة، وكل ذلك يزيد من الحمل السعوي الأساسي وفقدان الطاقة الساكنة. بالنسبة لشاشات LCD أحادية اللون من النوع المقطعي المستخدمة على نطاق واسع في أجهزة ضبط الوقت والعدادات، تستهلك اللوحات الصغيرة الحجم التي يقل حجمها عن 2 بوصة عادةً 1-5 ميجاوات فقط من الطاقة النشطة، بينما تستهلك شاشة LCD أحادية اللون متوسطة الحجم مقاس 3-5 بوصة عادةً 10-30 ميجاوات في ظل ظروف العمل العادية.

تلعب كثافة البكسل أيضًا دورًا حيويًا في تنظيم الطاقة. تتميز شاشات LCD أحادية اللون عالية الدقة مثل موديلات 128×64، و240×128، و320×160 بمصفوفات بكسل أكثر كثافة ودوائر قيادة أكثر تعقيدًا. تتطلب كل وحدة بكسل مسحًا مستقلاً للإشارة وتحكمًا في الجهد، مما يزيد من حمل الدائرة الإجمالي واستهلاك الطاقة الديناميكي. في المقابل، تتمتع شاشات LCD ذات القطاعات المنخفضة الدقة وأنماط العرض الثابتة بهياكل دوائر أبسط وفقدان طاقة أقل بكثير، مما يجعلها مثالية لسيناريوهات الاستعداد منخفضة الطاقة للغاية.

1.2 عرض الوضع البصري

يتم تصنيف شاشة LCD أحادية اللون إلى ثلاثة أوضاع بصرية أساسية: عاكسة، وناقلة، وانعكاسية، ولكل منها ملفات تعريف مختلفة تمامًا لاستهلاك الطاقة. هذا التصنيف هو السبب الرئيسي لفجوة الطاقة الهائلة بين وحدات العرض أحادية اللون المختلفة.

1.3 نوع القيادة المصفوفة

تنقسم شاشات الكريستال السائل أحادية اللون إلى أنواع مصفوفة سلبية (PM) ومصفوفة نشطة (AM)، مع كون المصفوفة المنفعلة هي الاتجاه السائد للمنتجات أحادية اللون منخفضة الطاقة. تتميز شاشة LCD ذات المصفوفة السلبية بهيكل قطب كهربائي بسيط عبر الشبكة، وأقطاب كهربائية مشتركة للصفوف والأعمدة لمسح البكسل. فهي تستهلك الطاقة فقط أثناء تبديل حالة البكسل وتحافظ على محتوى العرض بأقل قدر من الطاقة الساكنة، وهو السبب الأساسي لمزايا الطاقة المنخفضة الخاصة بها.

2. تكوين نظام الإضاءة الخلفية

بالنسبة لمعظم وحدات شاشات الكريستال السائل أحادية اللون الناقلة والانعكاسية، يمثل نظام الإضاءة الخلفية ما بين 70% إلى 90% من إجمالي استهلاك الطاقة. على عكس شاشات LCD الملونة ذات الإضاءة الخلفية RGB عالية الطاقة، تستخدم شاشات LCD أحادية اللون بشكل أساسي الإضاءة الخلفية LED أحادية اللون، ولكن الاختلافات في كمية الإضاءة الخلفية والسطوع ودرجة حرارة اللون ووضع القيادة تحدد بشكل مباشر استهلاك الطاقة الإجمالي للوحدة. يعد تحسين تكوين الإضاءة الخلفية الطريقة الأكثر فعالية لتقليل فقدان طاقة شاشة LCD أحادية اللون.

2.1 كمية وتخطيط الإضاءة الخلفية LED

يرتبط عدد مصابيح الإضاءة الخلفية المدمجة خطيًا باستهلاك الطاقة. عادةً ما تعتمد شاشة LCD أحادية اللون صغيرة الحجم تصميمات الإضاءة الخلفية LED 1-2 مع تيار عمل منخفض وطاقة منخفضة. تتطلب وحدات العرض كبيرة الحجم أو عالية التوحيد 4 إلى 6 حبات LED أو أكثر للتخلص من الزوايا المظلمة وضمان سطوع موحد في ملء الشاشة. تعمل كل حبة LED إضافية على زيادة تيار التشغيل الإجمالي لنظام الإضاءة الخلفية، مما يزيد بشكل مباشر من إجمالي استهلاك الطاقة.

يؤثر تخطيط الإضاءة الخلفية أيضًا على كفاءة الطاقة. تعمل تصميمات الإضاءة الخلفية المثبتة على الجانب، والتي تُستخدم بشكل شائع في وحدة عرض LCD الرقيقة أحادية اللون، على توصيل الضوء من خلال لوحات توجيه الضوء، مع فقدان منخفض للضوء واستهلاك منخفض نسبيًا للطاقة. تتميز تخطيطات الإضاءة الخلفية ذات الإضاءة المباشرة السفلية بكفاءة أعلى في استخدام الضوء ولكنها تتطلب المزيد من حبات LED، مما يؤدي إلى سحب طاقة أعلى تحت نفس معيار السطوع.

2.2 تعديل سطوع الإضاءة الخلفية

يعد سطوع الإضاءة الخلفية هو العامل الأكثر مرونة والقابل للتعديل لاستهلاك طاقة شاشة LCD أحادية اللون. يتم التحكم في سطوع الإضاءة الخلفية LED من خلال تيار القيادة، حيث يتوافق التيار الأعلى مع سطوع أعلى واستهلاك أعلى للطاقة. تدعم معظم وحدات LCD أحادية اللون تعتيم PWM (تعديل عرض النبض) أو تعتيم الجهد التناظري. في ظل الحد الأقصى من السطوع، تعمل الإضاءة الخلفية عند التيار المقنن مع استهلاك الطاقة الأقصى؛ في وضع الاستعداد منخفض السطوع، ينخفض ​​تيار القيادة بشكل حاد، مما يقلل من فقدان طاقة الإضاءة الخلفية بنسبة 60% إلى 80%.

لا تحتاج معظم الأجهزة الإلكترونية الصناعية والاستهلاكية إلى الحد الأقصى من سطوع الشاشة في التشغيل اليومي. يمكن أن يؤدي تقليل سطوع الإضاءة الخلفية بشكل مناسب على أساس ضمان إمكانية القراءة إلى إطالة عمر بطارية الجهاز بشكل كبير. بالنسبة لسيناريوهات الاستعداد منخفضة الطاقة للغاية، يمكن أن يؤدي تكوين منطق إيقاف تشغيل الإضاءة الخلفية التلقائي عندما تكون الشاشة ثابتة إلى تقليل فقدان الطاقة غير الصالح.

2.3 وضع العمل بالإضاءة الخلفية

يؤدي التشغيل المستمر في وضع الإضاءة الخلفية إلى استهلاك عالي مستمر للطاقة، في حين تعمل أوضاع الإضاءة الخلفية المتقطعة والمعتمدة على الزناد على توفير الطاقة بشكل فعال. تعتمد العديد من الأجهزة الذكية استراتيجيات تحريض الجسم البشري، أو تشغيل المفتاح، أو الإضاءة الخلفية لربط مستشعر الضوء: تظل الإضاءة الخلفية مطفأة أثناء وضع الاستعداد ولا تضيء إلا عند اكتشاف عملية المستخدم، مما يقلل بشكل كبير من فقدان الطاقة الثابتة على المدى الطويل. بالنسبة للأجهزة المحمولة التي تعمل بالبطارية، يكون لتحسين وضع العمل هذا تأثيرًا أكثر أهمية في توفير الطاقة من تعديل معلمات الأجهزة.

3. دائرة القيادة ومعلمات الرقاقة

تعتبر شريحة القيادة ونظام الدائرة الطرفية وحدات التحكم الأساسية لتشغيل شاشة LCD أحادية اللون. تؤثر نماذج الرقائق المختلفة، وفولتية القيادة، وترددات التحديث، ومخططات تصميم الدوائر بشكل مباشر على استهلاك الطاقة الديناميكي والثابت أثناء تشغيل العرض. حتى مع نفس لوحة LCD، فإن معلمات القيادة غير المتطابقة ستتسبب في إهدار الطاقة بشكل واضح.

3.1 نموذج رقاقة القيادة وكفاءة الطاقة

تتميز شرائح برنامج تشغيل LCD أحادية اللون المتخصصة بخصائص مميزة لاستهلاك الطاقة. تعتمد رقائق العرض المخصصة منخفضة الطاقة بنية دوائر محسنة، وتدعم القيادة ذات الجهد المنخفض ووضع السكون، مع تيار استعداد منخفض للغاية يبلغ بضعة ميكروأمبيرات فقط. في المقابل، تفتقر أنظمة القيادة البديلة MCU العالمية إلى تحسين الطاقة المستهدف، مع فقدان طاقة ثابتة أعلى واستهلاك طاقة المسح الديناميكي.

3.2 جهد التشغيل والجهد المتحيز

تتمتع شاشات LCD أحادية اللون بنطاقات جهد تشغيل صارمة. ضمن الفاصل الزمني للجهد المقنن، يمكن أن يؤدي تقليل جهد القيادة بشكل مناسب إلى تقليل فقدان طاقة إثارة البكسل دون التأثير على وضوح الشاشة. لن يؤدي الجهد العالي المفرط للقيادة إلى زيادة استهلاك الطاقة فحسب، بل سيؤدي أيضًا إلى إرهاق جزيئات الكريستال السائل، مما يؤدي إلى تسريع تقادم الشاشة ويؤدي إلى وميض الشاشة.

يعد جهد التحيز معلمة رئيسية أخرى تؤثر على استقرار الطاقة. يضمن تكوين الجهد الكهربي المعقول دورانًا جزيئيًا ثابتًا للبلور السائل مع الحد الأدنى من محرك التيار. سوف تتسبب إعدادات الجهد المتحيز غير المعقول في حدوث اهتزاز جزيئي متكرر وفقدان تيار غير صالح، مما يزيد من استهلاك الطاقة غير الضروري مع تقليل تباين الشاشة.

3.3 معدل تحديث الشاشة

يحدد معدل التحديث تردد مسح البكسل لشاشات LCD أحادية اللون. تعني معدلات التحديث الأعلى إجراء مسح متكرر للدوائر وتبديل الإشارات، مما يؤدي إلى زيادة استهلاك الطاقة الديناميكية. على عكس الشاشات الملونة التي تتطلب معدلات تحديث عالية للتخلص من الوميض والتشويه، تتميز شاشة عرض LCD أحادية اللون بمحتوى عرض بسيط وحساسية بصرية منخفضة للوميض.

3.4 وضع القيادة المتعدد

تستخدم شاشة LCD أحادية اللون عادةً تقنية القيادة المتعددة لتبسيط توصيلات الدائرة. تؤثر نسب تعدد الإرسال المختلفة (1/4 واجب، 1/8 واجب، 1/16 واجب) على استهلاك الطاقة وجودة العرض. تعني نسبة تعدد الإرسال الأعلى أن عددًا أكبر من وحدات البكسل تشترك في دوائر المسح، مما يقلل من كمية الدوائر الطرفية وفقدان الطاقة الثابتة. ومع ذلك، فإن نسبة تعدد الإرسال العالية بشكل مفرط ستؤدي إلى زيادة حمل المسح أحادي النقطة، مما يزيد من استهلاك الطاقة الديناميكي الفوري. تعد المطابقة المعقولة لمعلمات تعدد الإرسال وفقًا لدقة الشاشة أمرًا أساسيًا لتحقيق التوازن بين استهلاك الطاقة واستقرار العرض.

4. عرض المحتوى وحالة العمل

يتجاهل العديد من الممارسين أن استهلاك طاقة شاشة LCD أحادية اللون يختلف باختلاف محتوى العرض في الوقت الفعلي وحالة العمل. ينتج عن عدد وحدات البكسل المضيئة وتكرار تحديث الشاشة وحالة الاستعداد تأثيرات مختلفة لفقد الطاقة، وهي تفاصيل مهمة لتحسين الطاقة بشكل دقيق.

نسبة إضاءة 4.1 بكسل

تستهلك شاشات LCD أحادية اللون الطاقة عند تشغيل وحدات البكسل البلورية السائلة لقلب المحتوى وعرضه. كلما زاد عدد وحدات البكسل المضاءة على الشاشة، زاد حمل الدائرة الإجمالي واستهلاك الطاقة الديناميكي. تتمتع حالة العرض الصلبة بملء الشاشة بأعلى استهلاك للطاقة، في حين تتمتع حالة الشاشة الفارغة أو حالة العرض منخفضة البكسل بأقل استهلاك للطاقة.

4.2 تردد تحديث الشاشة

يتطلب كل تحديث للشاشة وتحديث المحتوى مسحًا للإشارة وتبديل حالة البكسل، مصحوبًا بفقدان فوري للطاقة. بالنسبة للأجهزة التي تحتوي على محتوى عرض ثابت مثل شاشات معلمات الأجهزة وشاشات التوقيت، فإن التحديثات غير الضرورية المتكررة ستؤدي بشكل مستمر إلى توليد استهلاك غير صالح للطاقة. يمكن أن يؤدي تعيين دورات تحديث معقولة وفقًا لتكرار تغيير البيانات - على سبيل المثال، التحديث كل 1-5 ثوانٍ لتغيير المعلمات ببطء بدلاً من التحديث في الوقت الفعلي - إلى تقليل متوسط ​​استهلاك الطاقة بشكل فعال.

4.3 تبديل وضع العمل والاستعداد

تتميز وحدات LCD أحادية اللون باختلافات واضحة في الطاقة بين وضع العمل ووضع الاستعداد عند الإضاءة ووضع السكون العميق. في وضع العمل العادي، يتم تحديث الشاشة بشكل مستمر مع أقصى استهلاك للطاقة؛ في وضع الاستعداد، تحافظ الشاشة على المحتوى الثابت مع إيقاف تشغيل الإضاءة الخلفية، مع الاحتفاظ فقط بفقدان الطاقة الثابتة للرقاقة؛ في وضع السكون العميق، توقف شريحة التشغيل معظم عمليات الدائرة، مع انخفاض استهلاك الطاقة إلى أدنى مستوى للميكرو أمبير.

5. ظروف التشغيل البيئية

تغير بيئة التشغيل الخصائص الفيزيائية للمواد البلورية السائلة ومكونات الدائرة، مما يؤثر بشكل غير مباشر على استهلاك طاقة شاشة LCD أحادية اللون. تعمل درجة الحرارة والرطوبة وكثافة الإضاءة المحيطة على تنظيم حالة العمل وفقدان الطاقة لوحدات العرض، وهو ما لا يمكن تجاهله في تصميم الأجهزة الصناعية والخارجية.

5.1 درجة حرارة التشغيل

تعد درجة الحرارة العامل البيئي الأكثر تأثيرًا على استهلاك طاقة شاشة LCD أحادية اللون. تتغير لزوجة مادة الكريستال السائل مع تغير درجة الحرارة: درجات الحرارة المنخفضة تزيد من لزوجة الكريستال السائل، مما يؤدي إلى إبطاء الدوران الجزيئي ويتطلب جهد قيادة أعلى ووقت مسح أطول لضمان العرض العادي، مما يزيد من استهلاك الطاقة. تعمل درجات الحرارة المرتفعة على تقليل لزوجة البلورات السائلة، مما يقلل من متطلبات جهد القيادة ويقلل نسبيًا من فقدان الطاقة، ولكن درجات الحرارة المرتفعة بشكل مفرط ستؤدي إلى تسريع شيخوخة المكونات وتتسبب في ارتفاع تيار تسرب الدائرة.

عادةً ما تتكيف شاشات LCD أحادية اللون من الدرجة الصناعية مع نطاقات درجات الحرارة الواسعة من -20 درجة مئوية إلى +70 درجة مئوية. في البيئات الخارجية ذات درجات الحرارة المنخفضة، تحتاج العديد من الوحدات إلى تنشيط دوائر تعويض درجة الحرارة للحفاظ على استقرار العرض، مما يؤدي إلى استهلاك إضافي للطاقة. بالنسبة للأجهزة التي تعمل في سيناريوهات درجات الحرارة القصوى، يجب الاحتفاظ بهامش استهلاك الطاقة في درجات الحرارة المنخفضة في تصميم الطاقة.

خاتمة

يعد استهلاك الطاقة لشاشات LCD أحادية اللون نتيجة منهجية للتفاعل بين التصميم الهيكلي وتكوين الإضاءة الخلفية ومعلمات القيادة وحالة العمل والظروف البيئية وتقادم الأجهزة. على عكس إدراك معلمات الطاقة الثابتة في الإدراك التقليدي، يتمتع سحب طاقة شاشة LCD أحادية اللون بقدرة ضبط قوية واعتماد على السيناريو. بالنسبة لمصممي المنتجات الإلكترونية ومهندسي الصيانة، فإن توضيح جميع العوامل المؤثرة لا يؤدي فقط إلى اختيار وحدات العرض المطابقة وتقليل تكاليف الأجهزة، بل يمكنه أيضًا زيادة عمر البطارية واستقرار الجهاز إلى أقصى حد من خلال تحسين الطاقة المحسن.

في أجهزة إنترنت الأشياء منخفضة الطاقة، ومعدات التحكم الصناعية، وسيناريوهات الإلكترونيات الطبية المحمولة، يمكن للتحكم المعقول في استهلاك طاقة شاشات الكريستال السائل أحادية اللون أن يحسن بشكل كبير القدرة التنافسية في سوق المنتجات وتجربة المستخدم. ومع الترقية المستمرة لتكنولوجيا العرض منخفضة الطاقة، ستؤدي مخططات تشغيل شاشات الكريستال السائل أحادية اللون المحسنة وتصميمات الأجهزة إلى زيادة إمكانية توفير الطاقة، مما يجعل مثل هذه الشاشات تستخدم على نطاق أوسع في الأجهزة المدمجة ذات الطاقة المنخفضة للغاية.
