ما هو المستقطب ودوره الأساسي في شاشة LCD？

المستقطبات عبارة عن مكونات بصرية غير مرئية ولكنها لا غنى عنها والتي تعمل بمثابة اللبنات الأساسية للجميعشاشات الكريستال السائل (شاشة الكريستال السائل)الأجهزة. في حين يركز معظم المستهلكين على دقة الشاشة، ومعدل التحديث، ودقة الألوان، فإن المستقطب هو البطل المجهول الذي يجعل الصور المرئية ممكنة على لوحات LCD. بدون المستقطبات عالية الجودة، لا يمكن لشاشات LCD إنتاج التباين أو التحكم في نقل الضوء أو تقديم صور واضحة ونابضة بالحياة.

ما هو المستقطب؟

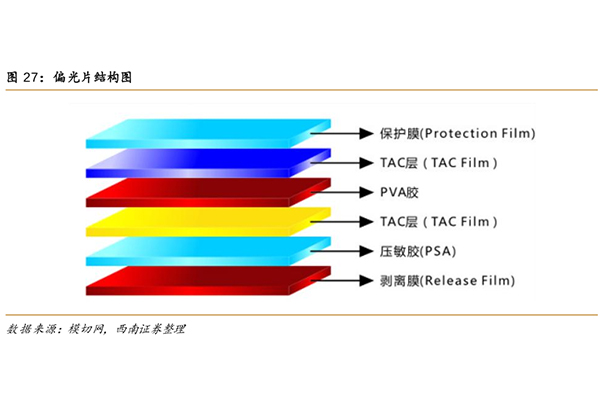

المستقطب، المعروف أيضًا باسم مرشح الاستقطاب أو فيلم الاستقطاب، عبارة عن فيلم بصري رقيق مصمم خصيصًا يستخدم لتصفية اتجاه اهتزاز موجات الضوء والتحكم فيه. لفهم وظيفتها بشكل كامل، يجب على المرء أولاً فهم الخصائص الأساسية للضوء الطبيعي. الضوء الطبيعي المنبعث من مصادر الإضاءة الخلفية أو ضوء الشمس أو الإضاءة الداخلية غير مستقطب، مما يعني أن موجاته الكهرومغناطيسية تهتز بشكل عشوائي في جميع الاتجاهات الرأسية بالنسبة لاتجاه انتشار الضوء. وعلى الرغم من أنه رقيق للغاية، إلا أنه يحدد ما إذا كان الضوء يمكن أن يمر عبر الشاشة، مما يجعل من الممكن ظهور الصور والنصوص والألوان على الشاشة. على عكس شاشات OLED التي تولد الضوء الخاص بها، تعتمد شاشات LCD على الإضاءة الخلفية. وبدون المستقطبات، فإن الضوء الناتج عن الإضاءة الخلفية سيمر ببساطة عبر الشاشة دون حسيب ولا رقيب، مما يجعل من المستحيل إنشاء صور مرئية.

الأنواع الأساسية لمستقطبات شاشات الكريستال السائل

استنادًا إلى موضع التثبيت والوظيفة البصرية وسيناريوهات التطبيق، يتم استخدام المستقطبات فيشاشات الكريستال السائلتنقسم بشكل أساسي إلى فئتين أساسيتين، تعملان في أزواج لإكمال عملية التحكم في الضوء بأكملها. تم تصميم أنواع مختلفة من المستقطبات لتتناسب مع هياكل لوحات LCD المتنوعة وبيئات الاستخدام.

1. المستقطب السفلي (المستقطب الخلفي)

تم تركيب المستقطب السفلي بين وحدة الإضاءة الخلفية لشاشات الكريستال السائل وطبقة الكريستال السائل، ليكون بمثابة البوابة الضوئية الأولى لنقل الإضاءة الخلفية. وتتمثل مهمتها الأساسية في تحويل الضوء الموحد غير المستقطب المنبعث من الإضاءة الخلفية إلى ضوء مستقطب أحادي الاتجاه. تنتج وحدة الإضاءة الخلفية ضوءًا منتشرًا عالي السطوع ومتعدد الاتجاهات، وهو غير منظم تمامًا ولا يمكن تعديله بواسطة جزيئات الكريستال السائل. يقوم المستقطب السفلي بتصفية جميع اهتزازات الضوء غير المنتظمة، مما ينتج ضوءًا مستقطبًا ثابتًا أحادي المحور لتنظيم البلورات السائلة لاحقًا.

2. المستقطب العلوي (المستقطب الأمامي)

يتم توصيل المستقطب العلوي بالجانب الخارجي لطبقة الكريستال السائل، في مواجهة اتجاه رؤية المستخدم. يتم تثبيت محور الاستقطاب الخاص به بزاوية عمودية قدرها 90 درجة على المستقطب السفلي، مما يشكل هيكل الاستقطاب المتقاطع. وباعتبارها البوابة الضوئية الثانية للوحة LCD، فإنها تتعاون مع جزيئات الكريستال السائل للتحكم في مخرجات الضوء النهائية وتكوين تباين الشاشة والصور. يركز المستقطب العلوي على تحسين التباين والأداء المضاد للوهج واستقرار زاوية الرؤية. فهو يقوم بتصفية الضوء المشكل بواسطة جزيئات الكريستال السائل، مما يحجب الضوء غير الصالح ويخرج إشارات ضوئية دقيقة تتوافق مع فولطية البكسل.

كيف يعمل المستقطب في شاشة LCD؟

يمكن تقسيم مبدأ العمل إلى عدة خطوات بسيطة.

الخطوة 1: الإضاءة الخلفية تنتج الضوء الأبيض

تولد الإضاءة الخلفية LED ضوءًا أبيض ساطعًا.

يحتوي هذا الضوء على موجات تهتز في كل اتجاه.

الخطوة 2: يقوم المستقطب الخلفي بتصفية الضوء

يسمح المستقطب الخلفي بمرور اتجاه استقطاب واحد فقط.

في هذه المرحلة، يهتز كل الضوء المنقول في مستوى واحد.

الخطوة 3: الكريستال السائل يقوم بتدوير الضوء

تلتف جزيئات الكريستال السائل وفقًا للإشارة الكهربائية المطبقة على كل بكسل.

الفولتية المختلفة تخلق زوايا دوران مختلفة.

هذا هو قلب تكوين صورة LCD.

الخطوة 4: يتحكم المستقطب الأمامي في ناقل الحركة

يقوم المستقطب الأمامي بتحليل زاوية الاستقطاب.

اعتمادًا على مقدار تدوير البلورة السائلة للضوء:

- يمر الضوء بشكل كامل

- يمر الضوء جزئيا

--الضوء محجوب تمامًا

تنتج مستويات السطوع المتباينة هذه صورًا ذات تدرج رمادي وألوان كاملة.

ملخص

المستقطبات هي الأساس البصري الأساسي للجميعشاشة عرض ال سي دي، والقيام بالمهام الرئيسية لتصفية استقطاب الضوء، والتحكم في نقل الضوء، وتشكيل التباين، وعرض مضاد للتداخل. باعتبارها جهاز عرض سلبي، يعتمد منطق التصوير الكامل لشاشات LCD بشكل كامل على العمل التعاوني للمستقطبات المتقاطعة العلوية والسفلية وجزيئات الكريستال السائل المتوسطة. تحدد جودة المستقطبات بشكل مباشر مؤشرات شاشة LCD الأساسية بما في ذلك سطوع الشاشة والتباين ودقة الألوان وزاوية الرؤية وعمر الخدمة.
