ما هي ميزة واجهة SPI وIIC لشاشة LCD الرسومية؟
في تصميم الأنظمة المدمجة الحديثة، والتحكم الصناعي، ومعدات المنزل الذكي، والمنتجات الإلكترونية القابلة للارتداء،وحدات عرض LCD الرسوميةأصبحت ناقلات التفاعل بين الإنسان والحاسوب التي لا غنى عنها. من بين جميع واجهات العرض السائدة، يعد SPI وIIC الحلين الأكثر اعتماداً على نطاق واسع لشاشات LCD النقطية، حيث يهيمنان على سوق شاشات LCD الصغيرة والمتوسطة الحجم نظرًا لمزاياها الهيكلية الفريدة والأداء المستقر والتوافق الممتاز. إن تحديد واجهة مناسبة لعرض واجهة IIC أو عرض SPI يحدد بشكل مباشر سرعة استجابة الجهاز، واستهلاك الطاقة، وصعوبة تخطيط PCB، وعمر الخدمة الإجمالي.
تختلف شاشات LCD الرسومية عن شاشات LCD القطاعية من حيث أنها تدعم تنقيط البكسل العشوائي، وعرض الرسوم المخصص، والتمرير الديناميكي للنص، وعرض الواجهة متعددة الطبقات، مما يضع متطلبات أعلى لكفاءة نقل الواجهة واستقرار الإشارة. في المقابل، تعمل الواجهات التسلسلية SPI وIIC على تبسيط تصميم الأسلاك، وتحسين بروتوكولات النقل، وتتوافق بشكل مثالي مع متطلبات التصميم منخفضة التكلفة وعالية الاستقرار والمدمجة للمنتجات الطرفية السائدة، لتصبح الواجهات المفضلة للتيار الرئيسي الحاليشاشات الكريستال السائل نقطية.
الخصائص الأساسية لواجهة SPI (شاشة SPI)
SPI (الواجهة الطرفية التسلسلية) هي واجهة اتصال تسلسلية متزامنة عالية السرعة، وبروتوكول نقل مزدوج الاتجاه منظم من السيد والعبد، والواجهة الرئيسية الأساسية لمنتجات عرض SPI عالية الأداء. تعتمد واجهة SPI القياسية لشاشات LCD ذات المصفوفة النقطية هيكلًا مكونًا من 4 أسلاك، بما في ذلك SCLK (إشارة الساعة)، وMOSI (نقل البيانات)، وCS (اختيار الشريحة)، وDC (اختيار البيانات/الأوامر). تقوم بعض تصميمات SPI المبسطة المكونة من 3 أسلاك بدمج إشارات التيار المستمر في خطوط البيانات، مما يؤدي إلى تقليل عدد الدبوس مع الاحتفاظ بقدرات النقل عالية السرعة.
الخصائص الأساسية لواجهة IIC (عرض واجهة IIC)
IIC (الدوائر المتكاملة) هي واجهة ناقل تسلسلي متزامن نصف مزدوج مع هيكل مبسط للغاية مكون من سلكين، يتكون من SCL (خط الساعة) وSDA (خط البيانات). باعتبارها واجهة ناقل متعدد الأجهزة، يمكن لناقل IIC تركيب وحدات عرض متعددة وأجهزة استشعار بعناوين مختلفة، وهي الميزة الأساسية لمنتجات عرض واجهة IIC في الأنظمة المتكاملة متعددة الأجهزة.
مزايا واجهة SPI لشاشة LCD الرسومية SPI
1. سرعة نقل فائقة، لا يوجد تأخر في العرض الديناميكي

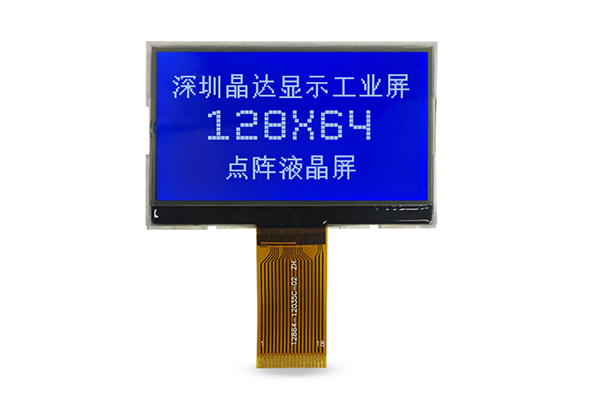

تكمن أكبر ميزة لواجهة SPI في ترددها العالي للغاية على مدار الساعة وعدم حمل البروتوكول. يختلف SPI عن آلية التحقق من عنوان واجهة IIC وانتظار الاستجابة، حيث يعتمد SPI وضع الإرسال المستمر، مع أقصى تردد للساعة يصل إلى 80 ميجا هرتز. للمواصفات السائدة 128x64، 160x128، 240x320شاشات الكريستال السائل نقطية، يمكن لواجهة SPI إكمال تحديث بيانات ملء الشاشة خلال 1-5 مللي ثانية.
2. أداء قوي ضد التداخل، مناسب للسيناريوهات الصناعية
شاشة LCD الرسومية من الدرجة الصناعية مع واجهة SPI تعتمد إخراج إشارة محرك الدفع والسحب، مع قدرة قوية على مقاومة التداخل للإشارة ونقل مستقر في البيئات الكهرومغناطيسية عالية الضوضاء مثل الورش الصناعية ومعدات الطاقة. بالمقارنة مع هيكل التصريف المفتوح لواجهة IIC، تتمتع إشارة SPI بقدرة قيادة أقوى، ومسافة نقل فعالة أطول، وليست عرضة لتشويه الإشارة أو فقدان البيانات.
3. تصميم الأسلاك المرنة، وتحقيق التوازن بين الأداء والتكامل
تحافظ واجهة SPI القياسية ذات 4 أسلاك وواجهة SPI المبسطة ذات 3 أسلاك على تصميم منخفض عدد الدبوس، وهو أقل بكثير من واجهات LCD المتوازية التقليدية. مع الحفاظ على أداء الإرسال عالي السرعة، فإنه يتجنب مشكلة الإشغال المفرط لموارد GPIO. بالنسبة للأنظمة المدمجة ذات دبابيس الحواسيب الصغيرة ذات الشريحة الواحدة المحدودة ولكن مع متطلبات أداء عرض عالية، يمكن لوحدات عرض SPI أن توازن بشكل مثالي بين تكلفة الأجهزة وتأثير العرض.
4. وظيفة دبوس منخفضة للغاية، مما يبسط تصميم ثنائي الفينيل متعدد الكلور إلى حد كبير
تحتاج واجهة IIC فقط إلى خطي إشارة (SCL، SDA) لإكمال نقل بيانات العرض، وهو أقل عدد من الدبوس بين جميع واجهات العرض السائدة. بالنسبة للأجهزة المصغرة للغاية مثل الأجهزة القابلة للارتداء، وأجهزة الاستشعار الذكية، والأجهزة المنزلية المصغرة ذات موارد GPIO المحدودة للغاية، يمكن لوحدات عرض واجهة IIC توفير عدد كبير من دبابيس الحواسيب الصغيرة أحادية الشريحة، وتجنب الحاجة إلى توسيع الرقائق الطرفية بسبب عدم كفاية الدبابيس.
تعد واجهات SPI وIIC بمثابة حلول نقل تسلسلية أساسية لمنتجات شاشات LCD الرسومية النقطية الحديثة، مع مزاياها الخاصة التي لا يمكن الاستغناء عنها. تعتمد وحدات عرض SPI على النقل عالي السرعة، ومقاومة التداخل القوية، وأداء العرض الديناميكي الممتاز، لتصبح الخيار المفضل لسيناريوهات العرض الديناميكية عالية الأداء الصناعية. تستفيد منتجات عرض الواجهة IIC من الأسلاك فائقة البساطة، والاستهلاك المنخفض للطاقة، وقابلية التوسعة القوية، مما يهيمن على سيناريوهات التطبيقات المتكاملة المصغرة ومنخفضة الطاقة والمتعددة الأجهزة.
