ما الفرق بين شاشة المنفذ التسلسلي وشاشة TFT القياسية؟
في تصميم النظام المضمن، تعمل الأتمتة الصناعية والإلكترونيات الاستهلاكية وشاشات العرض كمكون أساسي لواجهة الإنسان والآلة (HMI). كثيرًا ما يواجه المهندسون ومطورو المنتجات قرارًا حاسمًا: الاختيار بين شاشة عرض المنفذ التسلسلي والمعياريشاشة تي اف تي. في حين أن كلاهما يقدم مخرجات مرئية للأجهزة الإلكترونية، إلا أن آليات التشغيل الداخلية وواجهات الأجهزة واستهلاك الموارد وصعوبة التطوير وسيناريوهات التطبيق تختلف بشكل كبير.
ما هو عرض المنفذ التسلسلي؟
شاشة المنفذ التسلسلي - التي تسمى غالبًا "الشاشة التسلسلية الذكية" أو "HMI التسلسلي" أو "شاشة UART TFT" - هي وحدة قائمة بذاتها تدمج لوحة TFT LCD مع وحدة تحكم رسومات مخصصة وذاكرة عازلة للإطار وواجهة اتصال تسلسلية. تعمل هذه الوحدات كأنظمة فرعية كاملة للعرض، حيث تقوم بمعالجة الأوامر الرسومية المستلمة عبر اتصال تسلسلي دون إثقال كاهل وحدة التحكم الدقيقة المضيفة. وهي تدعم البروتوكولات التسلسلية السائدة بما في ذلك UART وSPI وI2C، مما يتيح نقل البيانات والتعليمات من خلال عدد قليل فقط من أسلاك الإشارة.

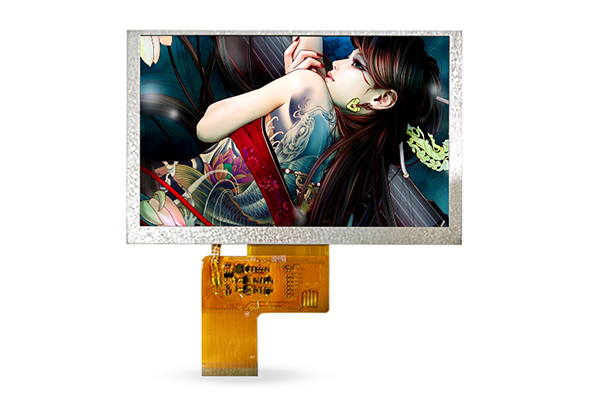

ما هي شاشة TFT القياسية؟
شاشة TFT (ترانزستور الأغشية الرقيقة) القياسية عبارة عن شاشة مجردة من الأجهزة تعتمد على تقنية التصوير TFT LCD التقليدية. إنه مكون عرض غير ذكي بدون نظام تحكم مستقل أو برنامج تشغيل مدمج. معيارشاشات TFTالاعتماد بشكل كامل على وحدات التحكم الرئيسية الخارجية لإكمال جميع الأعمال المتعلقة بالعرض، بما في ذلك حساب بيانات البكسل، والتخزين المؤقت للإطار، وتحديث الشاشة، ومعايرة الألوان.
الاختلافات التقنية الرئيسية بين شاشة المنفذ التسلسلي وشاشة TFT القياسية
تغطي الفجوات الفنية بين نوعي العرض واجهات الأجهزة، وإشغال موارد وحدة التحكم، وصعوبة القيادة، وكفاءة النقل، واستقرار النظام. هذه الاختلافات الفنية هي الأساس الأساسي لاختيار المشروع وتؤثر بشكل مباشر على دورات تطوير المنتج وأداء التشغيل.
1. واجهة الأجهزة وتعقيد الأسلاك
تتميز شاشات المنفذ التسلسلي بأسلاك الأجهزة المبسطة للغاية، والتي تعد واحدة من أبرز مزاياها. تتطلب معظم وحدات العرض التسلسلية من 3 إلى 4 أسلاك فقط للتشغيل العادي: مصدر الطاقة، والسلك الأرضي، وأسلاك إشارة الاتصال التسلسلي. تحتاج شاشات العرض التسلسلية المعتمدة على UART فقط إلى دبابيس TX وRX لنقل البيانات؛ تعمل شاشات SPI وI2C التسلسلية أيضًا على إكمال الاتصال من خلال أقل عدد ممكن من الأطراف. يقلل عدد الدبوس المنخفض للغاية هذا من صعوبة تخطيط PCB بشكل كبير، ويوفر مساحة اللوحة، ويتجنب مشاكل توجيه الأسلاك المعقدة.
2. إشغال موارد وحدة التحكم الرئيسية
تم تصميم شاشات المنفذ التسلسلي لاستهلاك منخفض للطاقة وإشغال منخفض للموارد. نظرًا لأن وحدة العرض تدمج وحدة معالجة رسومات مستقلة ومخزن مؤقت للإطار، فإن جميع أعمال عرض البكسل والتخزين المؤقت للبيانات وتحديث الشاشة تكتمل بواسطة شريحة العرض الخاصة. يحتاج MCU المضيف فقط إلى إرسال أوامر تحكم بسيطة بتردد منخفض، مع عدم وجود أي شغل لموارد وحدة المعالجة المركزية تقريبًا.
تستهلك شاشات TFT القياسية موارد هائلة لوحدة التحكم الرئيسية. بدون إمكانات التخزين المؤقت والمعالجة المستقلة، يجب حساب جميع بيانات الإطار وتخزينها وإخراجها بواسطة المعالج المضيف. تحتاج وحدة التحكم الرئيسية إلى تحديث بيانات البكسل بشكل مستمر، وشغل ذاكرة وصول عشوائي ذات سعة كبيرة لتخزين المخزن المؤقت للإطار، والحفاظ على إخراج إشارة عالية التردد.
3. صعوبة ودورة تطوير القيادة
عتبة تطوير شاشات المنفذ التسلسلي منخفضة للغاية. توفر الشركات المصنعة بروتوكولات اتصال تسلسلية كاملة وناضجة، ومجموعات أوامر عامة، ودعم أدوات تصحيح أخطاء الكمبيوتر العلوي. لا يحتاج المطورون إلى فهم مبادئ تشغيل شاشات LCD الأساسية، أو منطق توقيت البكسل، أو خوارزميات عرض الرسومات. إنهم يحتاجون فقط إلى استدعاء أوامر تسلسلية بسيطة لتحقيق وظائف مثل عرض النص، وتبديل الصور، وتشغيل الرسوم المتحركة، والتحكم باللمس.
معيارشاشات TFTتتطلب قدرات تطوير احترافية مدمجة ودورات تطوير أطول. يحتاج المطورون إلى كتابة رمز برنامج التشغيل الأساسي من البداية، وتكوين معلمات توقيت الشاشة، وتصحيح أخطاء معايرة الألوان، وإنشاء منطق إدارة المخزن المؤقت للإطار، وتحسين طلاقة تحديث الشاشة. تتميز شاشات TFT ذات الأحجام والنماذج المختلفة بمعلمات توقيت ومتطلبات برنامج تشغيل مختلفة، مما يؤدي إلى ضعف التوافق.
4. سرعة نقل البيانات وتحديث الأداء
نظرًا لأن عرض النطاق الترددي لبروتوكول الاتصال التسلسلي محدود، فإن معدل التحديث وسرعة نقل البيانات لشاشات المنفذ التسلسلي منخفضة نسبيًا. تتميز شاشات UART التسلسلية بأقل عرض نطاق ترددي، وهي مناسبة للعرض الثابت وسيناريوهات التحديث منخفضة التردد؛ لقد حسنت شاشات SPI التسلسلية السرعة ولكنها لا تزال غير قادرة على دعم التحديث في الوقت الفعلي بملء الشاشة عالي الدقة.
تعتمد شاشات TFT القياسية واجهات MIPI/RGB متوازية أو عالية السرعة مع عرض نطاق ترددي عالي جدًا لنقل البيانات، مما يدعم تحديث الشاشة عالي الدقة وبمعدل إطارات مرتفع. يمكنها عرض الصور عالية الوضوح بدقة 1080 بكسل ومقاطع الفيديو الديناميكية وتأثيرات الرسوم المتحركة المعقدة بسلاسة دون تلعثم.
5. استقرار النظام
تتميز شاشات المنفذ التسلسلي باستقرار النظام المتميز. يعمل التصميم المتكامل لوحدة العرض على تقليل روابط الدوائر الخارجية، وتتجنب الأسلاك التسلسلية البسيطة بشكل فعال تداخل الإشارة ومشاكل فشل الخط الناجمة عن الأسلاك المتوازية المعقدة.
تتميز شاشات TFT القياسية باستقرار نظام ضعيف نسبيًا. تكون خطوط الإشارة المتوازية المعقدة عرضة للتداخل الكهرومغناطيسي الخارجي، مما يؤدي إلى وميض الشاشة وتشويه الألوان وضوضاء ندفة الثلج.
معيارشاشات TFTتوفر أقصى قدر من الأداء ومرونة الدقة والتحكم على مستوى البكسل على حساب زيادة تعقيد التطوير وعدد الدبوس الأعلى والمتطلبات الأكبر على المعالج المضيف. إنها الخيار الصحيح للتطبيقات عالية الأداء ومتطلبات الرسومات المخصصة والمشروعات التي يجب التحكم فيها بإحكام في كل جانب من جوانب الشاشة.
تعطي شاشات المنفذ التسلسلي الأولوية لسهولة الاستخدام، والتطور السريع، والحد الأدنى من استهلاك موارد المضيف على حساب انخفاض النطاق الترددي وقيود الدقة. إنهم يتفوقون في تطبيقات HMI الصناعية، والنماذج الأولية، والأنظمة المحدودة الموارد، والمشاريع التي تتطلب وقتاً للتسويق
أمر بالغ الأهمية.
