ما الذي يجعل وحدة عرض PM OLED مقاس 0.96 بوصة SSD1306 موثوقة جدًا للمشاريع المدمجة؟
الوحدة عرض OLED مقاس 0.96 بوصة PM SSD1306أصبحت واحدة من حلول العرض المصغرة الأكثر استخدامًا على نطاق واسع في الإلكترونيات المدمجة وأجهزة إنترنت الأشياء والأنظمة القابلة للارتداء والمشاريع الهندسية ذاتية الصنع. تستكشف هذه المقالة هندستها ومزايا الأداء وطرق التكامل والتطبيقات الواقعية بالتفصيل. لقد تم تصميمه لمساعدة المهندسين ومصممي المنتجات والهواة على فهم سبب موثوقية وحدة OLED المدمجة هذه للحصول على مخرجات عالية الوضوح واستهلاك منخفض للطاقة واستقرار طويل الأمد في البيئات الصعبة.
جدول المحتويات
- 1. نظرة عامة على وحدة العرض OLED مقاس 0.96 بوصة SSD1306
- 2. البنية الداخلية ومبدأ العمل
- 3. الميزات والمزايا الرئيسية
- 4. شرح المواصفات الفنية
- 5. كيفية دمج وحدة SSD1306 OLED
- 6. واجهات الاتصالات (I2C مقابل SPI)
- 7. استهلاك الطاقة والكفاءة
- 8. المشاكل الشائعة واستكشاف الأخطاء وإصلاحها
- 9. مقارنة OLED وشاشات الكريستال السائل
- 10. سيناريوهات التطبيق في العالم الحقيقي
- 11. اعتبارات التصميم للمهندسين
- 12. الأسئلة المتداولة
- خاتمة
1. نظرة عامة على وحدة العرض OLED مقاس 0.96 بوصة SSD1306

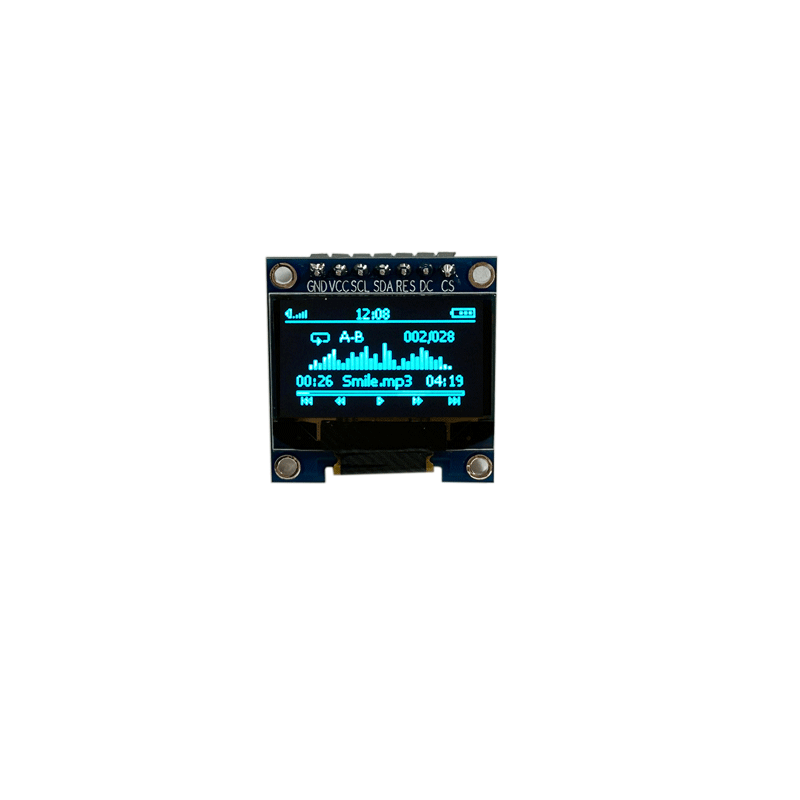

الوحدة عرض OLED مقاس 0.96 بوصة PM SSD1306عبارة عن شاشة عرض ثنائية عضوية مدمجة ينبعث منها الضوء شائعة الاستخدام في الأنظمة المعتمدة على وحدات التحكم الدقيقة. على عكس شاشات LCD التقليدية، تبث تقنية OLED الضوء مباشرة من كل بكسل، مما يلغي الحاجة إلى الإضاءة الخلفية. وينتج عن ذلك تباين أعمق وبنية أرق وزوايا مشاهدة فائقة.
يتحكم محرك SSD1306 IC في العمليات على مستوى البكسل ويدير الاتصال بين وحدة التحكم الدقيقة ومصفوفة العرض. نظرًا لبساطته وكفاءته، فقد أصبح خيارًا قياسيًا في Arduino وESP32 وRaspberry Pi وغيرها من الأنظمة الأساسية المدمجة.
2. البنية الداخلية ومبدأ العمل
يوجد في قلب الوحدة وحدة تحكم SSD1306، التي تتعامل مع تعيين الذاكرة وعرض دورات التحديث وتفسير الأوامر. تتكون الشاشة من مصفوفة 128 × 64 بكسل (عادة)، حيث يتم التحكم في كل بكسل بشكل مستقل.
على عكس شاشات LCD، لا تتطلب لوحات OLED إضاءة خلفية. يصدر كل بكسل ضوءه الخاص عند تطبيق الجهد الكهربي. تسمح خاصية الانبعاث الذاتي هذه بنسب تباين عالية للغاية ومستويات سوداء شبه مثالية.
- نظام الانبعاثات يحركها بكسل
- ذاكرة الوصول العشوائي للشاشة المدمجة (GDDRAM)
- مذبذب داخلي للتحكم بالتوقيت
- دائرة معززة للجهد مدمجة
3. الميزات والمزايا الرئيسية
تأتي شعبية وحدة عرض OLED مقاس 0.96 بوصة PM OLED SSD1306 من مزيجها من الأداء والبساطة. وفيما يلي مزاياها الرئيسية:
- نسبة تباين عالية جدًا (عادةً 2000:1 أو أعلى)
- زاوية رؤية واسعة تصل إلى 160 درجة
- استهلاك منخفض جدًا للطاقة في وضع العرض الثابت
- لا حاجة لنظام الإضاءة الخلفية
- وقت استجابة سريع مناسب للرسوم المتحركة
- بصمة PCB مدمجة للأجهزة ذات المساحة المحدودة
هذه الميزات تجعلها مناسبة بشكل خاص للأنظمة التي تعمل بالبطاريات والإلكترونيات المحمولة حيث تعد كفاءة الطاقة أمرًا بالغ الأهمية.
4. شرح المواصفات الفنية
يساعد فهم المواصفات الفنية المهندسين على اختيار تكوين العرض المناسب لمتطلبات مشروعهم.
| المعلمة | مواصفة |
|---|---|
| حجم العرض | 0.96 بوصة |
| دقة | 128 × 64 بكسل |
| سائق آي سي | SSD1306 |
| واجهة | I2C/SPI |
| جهد التشغيل | 3.3 فولت – 5 فولت (يعتمد على الوحدة) |
| استهلاك الطاقة | منخفض جدًا (حسب السطوع والاستخدام) |
تسلط هذه المواصفات الضوء على توافقها مع معظم أنظمة التحكم الدقيقة دون الحاجة إلى تعقيد إضافي لتنظيم الطاقة.
5. كيفية دمج وحدة SSD1306 OLED
يعد التكامل أحد أقوى مزايا هذه الوحدة. حتى المبتدئين يمكنهم تنفيذه بخطوات بسيطة.
- الخطوة 1: قم بتوصيل دبابيس VCC وGND بشكل صحيح
- الخطوة 2: اختر بروتوكول الاتصال (I2C هو الأكثر شيوعًا)
- الخطوة 3: تثبيت مكتبة SSD1306 على منصة المتحكم الدقيق
- الخطوة 4: تهيئة العرض في البرامج الثابتة
- الخطوة 5: إرسال البيانات الرسومية أو النصية إلى المخزن المؤقت للشاشة
نظرًا لأن الوحدة تتضمن بالفعل معظم المكونات المطلوبة، فلا حاجة إلى دوائر تشغيل خارجية.
6. واجهات الاتصالات (I2C مقابل SPI)
يدعم SSD1306 كلاً من اتصالات I2C وSPI، ولكل منها مزايا فريدة.
يُستخدم I2C على نطاق واسع نظرًا لبساطته، حيث يتطلب خطي بيانات فقط (SDA وSCL). وهذا يقلل من تعقيد الأسلاك، مما يجعله مثاليًا للأنظمة المدمجة المدمجة.
من ناحية أخرى، يوفر SPI معدلات نقل بيانات أسرع ويفضل في التطبيقات التي تتضمن رسومًا متحركة أو تحديثات متكررة للشاشة.
- I2C:الحد الأدنى من الأسلاك، وسرعة أقل، ومثالية لأجهزة الاستشعار وشاشات العرض البسيطة
- سبي:تحديث أسرع، يتطلب المزيد من الدبابيس، أفضل للأنظمة ذات الرسومات الثقيلة
7. استهلاك الطاقة والكفاءة
واحدة من أهم مزايا تقنية OLED هي كفاءتها في استخدام الطاقة. تستهلك وحدة العرض OLED مقاس 0.96 بوصة SSD1306 الطاقة فقط عند إضاءة وحدات البكسل. لا تتطلب وحدات البكسل السوداء أي طاقة تقريبًا.
وهذا يجعلها مفيدة بشكل خاص في:
- أجهزة إنترنت الأشياء التي تعمل بالبطارية
- الالكترونيات القابلة للارتداء
- أدوات القياس المحمولة
ومع ذلك، فإن عرض شاشات بيضاء بالكامل بشكل مستمر سيزيد من استخدام الطاقة بشكل كبير، لذا يعد تصميم واجهة المستخدم الأمثل أمرًا ضروريًا.
8. المشاكل الشائعة واستكشاف الأخطاء وإصلاحها
على الرغم من أن الوحدة موثوقة، فقد يواجه المستخدمون مشكلات في التكامل. فيما يلي المشاكل والحلول الشائعة:
- شاشة فارغة:تحقق من عنوان I2C واتصالات الأسلاك
- عرض الخفقان:ضمان إمدادات الطاقة مستقرة
- إخراج غير صحيح:التحقق من تكوين المكتبة وإعدادات الدقة
- سطوع منخفض:ضبط إعدادات تباين البرنامج
تتعلق معظم المشكلات بالبرمجيات وليس بعيوب الأجهزة.
9. مقارنة OLED وشاشات الكريستال السائل
| ميزة | أوليد (SSD1306) | شاشات الكريستال السائل |
|---|---|---|
| الإضاءة الخلفية | غير مطلوب | مطلوب |
| مقابلة | عالية جدا | معتدل |
| استخدام الطاقة | أقل (الوضع الداكن فعال) | استهلاك الإضاءة الخلفية المستمر |
| سماكة | رقيقة جدا | أكثر سمكا |
| زاوية المشاهدة | واسع | محدود |
10. سيناريوهات التطبيق في العالم الحقيقي
إن تعدد استخدامات وحدة العرض OLED مقاس 0.96 بوصة PM OLED SSD1306 يجعلها مناسبة لمجموعة واسعة من الصناعات والتطبيقات.
- وحدات تحكم المنزل الذكي
- أجهزة اللياقة البدنية القابلة للارتداء
- يعرض أجهزة الاستشعار الصناعية
- مشاريع DIY اردوينو
- أنظمة المراقبة الطبية المحمولة
- أنظمة إدارة البطارية
يسمح حجمه الصغير ووضوحه للمطورين بدمج واجهات المستخدم المفيدة حتى في الأجهزة الصغيرة جدًا.
11. اعتبارات التصميم للمهندسين
عند التصميم باستخدام هذه الوحدة، يجب على المهندسين مراعاة الاستقرار الكهربائي، وتحسين واجهة المستخدم، والظروف الحرارية.
- تجنب سطوع الشاشة الكاملة المستمر لإطالة العمر الافتراضي
- استخدم مقاومات السحب المناسبة للاتصالات I2C
- ضمان توافق الجهد مع مستويات منطق المتحكم الدقيق
- تحسين تحديثات الإطار لتقليل استخدام الطاقة
تعمل ممارسات التصميم الجيدة على تحسين الأداء والمتانة بشكل كبير.
12. الأسئلة المتداولة
Q1: هل يمكن لـ SSD1306 عرض الألوان؟
لا، إنها شاشة أحادية اللون (عادةً ما تكون باللون الأبيض أو الأزرق أو الأصفر).
س2: هل هو متوافق مع الاردوينو؟
نعم، إنه مدعوم على نطاق واسع من خلال العديد من المكتبات مفتوحة المصدر.
س3: هل يتطلب إضاءة خلفية؟
لا، تقنية OLED ذاتية الانبعاث.
س 4: ما هو عمر الوحدة؟
عادة عشرات الآلاف من الساعات اعتمادا على أنماط الاستخدام.
س5: هل يمكن عرض الرسوم المتحركة؟
نعم، ولكن يوصى باستخدام واجهة SPI للحصول على أداء أكثر سلاسة.
خاتمة
تظل وحدة العرض OLED مقاس 0.96 بوصة PM SSD1306 واحدة من أكثر حلول العرض عملية وكفاءة للأنظمة الإلكترونية المدمجة. إن الجمع بين التباين العالي والاستهلاك المنخفض للطاقة والتكامل البسيط يجعله خيارًا مفضلاً للمهندسين والمطورين عبر العديد من الصناعات.
بدءًا من تطوير النموذج الأولي وحتى المنتجات التجارية المدمجة، توفر هذه الوحدة توازنًا يصعب مطابقته بين الأداء والقدرة على تحمل التكاليف.
للحصول على وحدات عرض عالية الجودة وحلول مخصصة،شنتشن Jingda تكنولوجيا العرض المحدودةتقدم دعمًا احترافيًا في مجال التصنيع وخبرة فنية مصممة وفقًا لمتطلبات مشروعك.
اتصل بنالاستكشاف فرص التعاون أو طلب عينات أو مناقشة حلول العرض المخصصة لتصميم النظام المضمن التالي.
