شاشة LCD للجزء VA وضع LCD السلبي
شركة JDA هي شركة متخصصة في تصنيع وتوريد شاشات العرض LCD في Shenzhen، الصين. يعد وضع LCD السلبي لشاشة LCD VA عبارة عن حل عرض شائع الاستخدام في الأجهزة المنزلية والمعدات الطبية والأجهزة وأجهزة التحكم الصناعية، المعروفة بكفاءتها العالية واستهلاكها المنخفض للطاقة وعرضها المرئي الواضح. تتميز منتجات شاشات الكريستال السائل الخاصة بنا بميزة الفعالية العالية من حيث التكلفة ويمكن أن توفر حلاً جيدًا لشاشات الكريستال السائل للعملاء.
رقم الوحدة: JDA0301-19101A1
التكنولوجيا: تكنولوجيا البوليفيين
درجة حرارة التشغيل: -20 إلى 70 درجة مئوية
محرك إيك: TCP802-01
زاوية الرؤية: زاوية رؤية واسعة
إرسال استفسار
وصف المنتج
هذاشاشة LCD للجزء VA وضع LCD السلبييعمل بجهد 3.3 فولت، ويظهر شرائح بيضاء ناصعة على خلفية سوداء عميقة. لقد تم تصميمه خصيصًا للعاكسات وأنظمة UPS والعدادات ولوحات التحكم الصناعية حيث يكون التباين والثبات على المدى الطويل أكثر أهمية من اللون.
شاشة LCD للقطاعات وضع LCD السلبي VA: المواصفات والتطبيقات
المهندسين يبحثون عن أشاشة LCD للجزء VA وضع LCD السلبيتحتاج عادةً إلى ثلاثة أشياء في وقت واحد: شاشة تظل مقروءة تحت الإضاءة المحيطة القوية، ونظام تشغيل يتطابق مع لوحة 3.3 فولت موجودة، ومورد يمكنه تكرار نفس الجودة عبر عمليات الإنتاج. تم تصميم JDA0301-19101A1 حول هذا الموجز بالضبط.

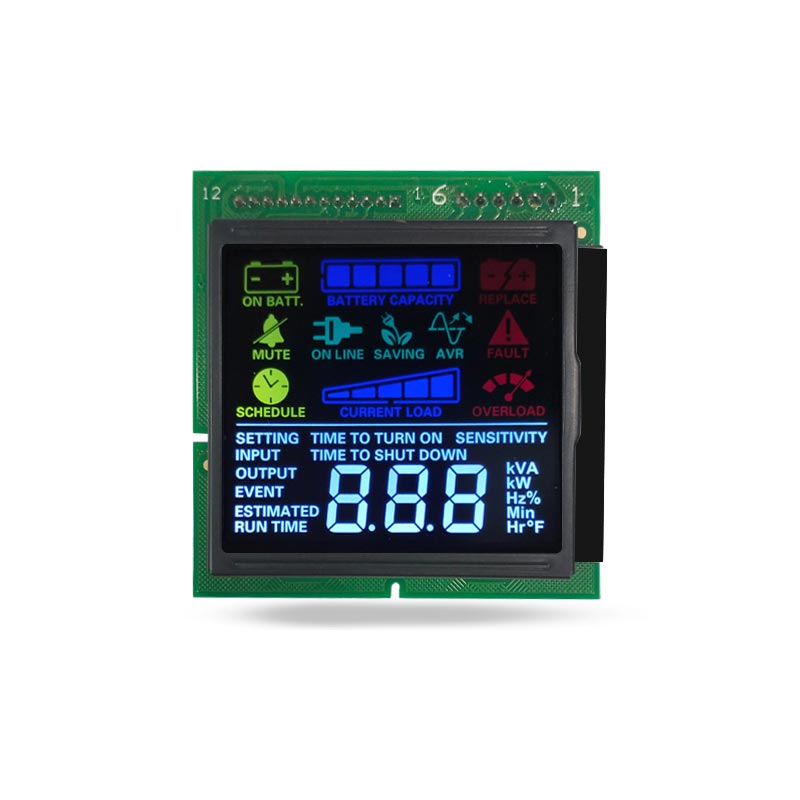

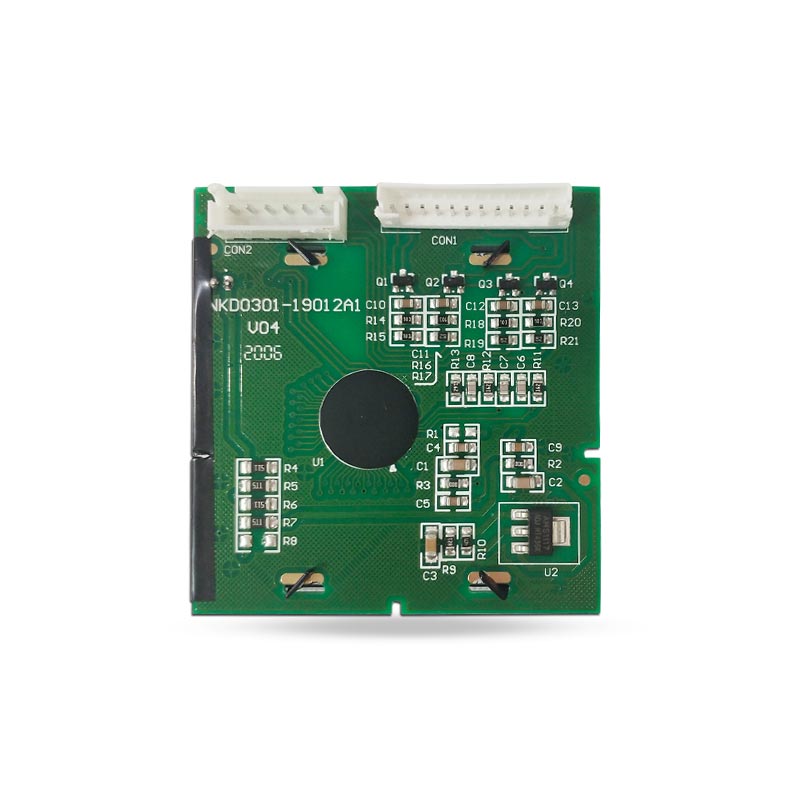

هذاشاشة LCD للجزء VA وضع LCD السلبييقرن الزجاج ذو الوضع السلبي مع مجموعة COB (الشريحة على اللوحة)، بحيث يتم وضع برنامج التشغيل TCP802-01 مباشرة على PCB ويتم تركيب الوحدة كمكون نهائي واحد. مع وجود مستقطب ناقل وإضاءة خلفية LED خلفه، تنتج الشاشة خلفية شبه سوداء مع أجزاء بيضاء.
|
نوع شاشات الكريستال السائل والجهد المنطقي VA / سلبي | VDD = 3.3 فولت |
|
|
محرك IC والطريقة TCP802-01 | 1/3 الواجب، 1/2 التحيز |
|
|
المنطقة النشطة ودرجة الحرارة. 46 × 41 ملم | -20 إلى 70 درجة مئوية |
|
| مواصفات JDA0301-19101A1 - شاشة LCD المقطعية VA وضع LCD السلبي | |
| رقم الوحدة | JDA0301-19101A1 |
| نوع شاشات الكريستال السائل | فا / سلبي |
| تكنولوجيا التجميع | COB (رقاقة على متن الطائرة) |
| حجم الوحدة | 58 (عرض) × 60 (ارتفاع) × 15.8 (عرض) ملم |
| عرض VA (المنطقة النشطة) | 46 (عرض) × 41 (ارتفاع) ملم |
| طريقة القيادة | 1/3 الواجب، 1/2 التحيز |
| محرك آي سي | TCP802-01 |
| زاوية العرض | الساعة 12 |
| نوع المستقطب | ناقل |
| درجة حرارة التشغيل. | -20 إلى 70 درجة مئوية |
| درجة حرارة التخزين. | -30 إلى 80 درجة مئوية |
لماذا يختار المهندسون وضع شاشة LCD السالبة VA لقطاعتنا
|
01 التباين الذي ينجو من الخزانات الحقيقية هذاشاشة LCD للجزء VA وضع LCD السلبيتوفر خلفية سوداء عميقة حقًا بدلاً من اللون الرمادي المعتاد لشاشات TN، بحيث تظل الأجزاء المضيئة قابلة للقراءة تحت إضاءة المصنع الساطعة وخلف الألواح المدخنة. |
|
02 طاقة منخفضة وعمر ميداني طويل ترسم تقنية المقطع الأحادي اللون فقط ما تتطلبه الإضاءة الخلفية والسائق. لا توجد معالجة للفيديو، ولا يوجد تحديث علوي ولا تراكم للحرارة، وهو ما يناسب عدادات الطاقة المستمرة والألواح الأمامية العاكسة. |
|
03 التوافق الكهربائي المنسدل يتطابق العرض المنطقي 3.3 فولت مع محرك 1/3 واجب و1/2 متحيز مع قضبان MCU المستخدمة عبر معظم العاكسات ووحدات UPS ومنصات القياس، مما يقلل الحاجة إلى تغيير المستوى أو إعادة تصميم برنامج التشغيل الخارجي. |
حيث يتم استخدام وحدة LCD هذه
إن الجمع بين بصريات VA السالبة ودرجة حرارة التشغيل الواسعة وقوة COB يجعل هذا الأمر ممكنًاشاشة LCD للجزء VA وضع LCD السلبيخيار عملي عبر عدة فئات من المعدات:
▸ محولات الطاقة الشمسية وأنظمة UPS- قراءات الحالة، ورموز الخطأ ومعلمات الإخراج مرئية على مسافة.
▸ القياس الذكي- عدادات الكهرباء والمياه والغاز التي يجب أن تظل صالحة لمدة عشر سنوات من الخدمة.
▸ التحكم الصناعي والأجهزة- محولات التردد وعدادات الطاقة ومعدات الاختبار وخزائن التحكم.

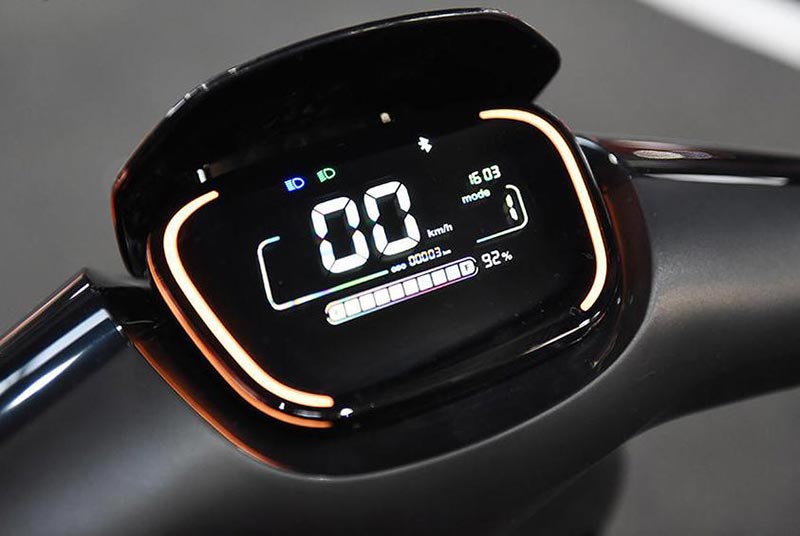

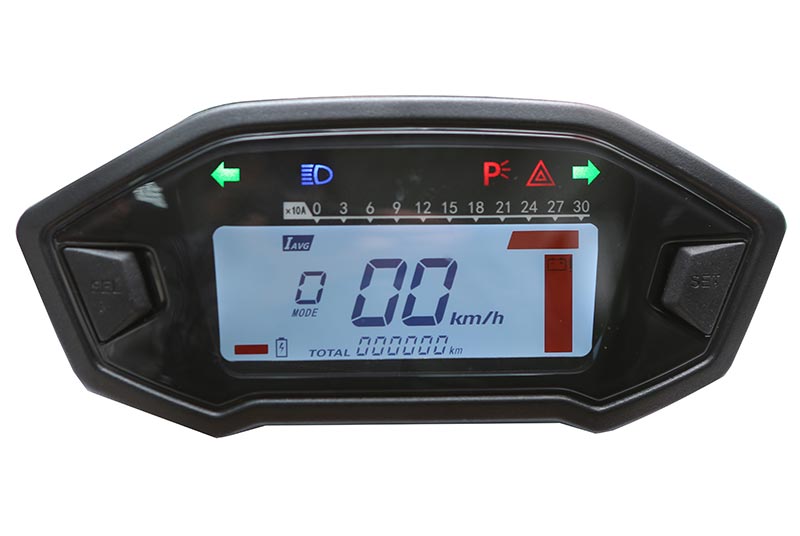

▸ إلكترونيات السيارات والنقل- لوحات المعلومات المساعدة ووحدات المراقبة.
|
شاشة LCD للمقطع وضع LCD سلبي VA في اللوحة الأمامية لعاكس الطاقة. |
وحدة LCD المقطعية المستخدمة لعاكس الطاقة الشمسية وقراءات UPS. |
إذا كان مشروعك يحتاج إلى نافذة بصرية أوسع بدلاً من اتجاه الساعة 12 الثابت، فإنشاشة LCD ذات زاوية عرض كاملة VA للطاقة الشمسيةيغطي هذا المتطلب بنفس مظهر الوضع السلبي. غالبًا ما يقوم المشترون الذين يعملون بميزانية محدودة بتقييم المنتجشاشة LCD سلبية مكونة من 7 أجزاء من HTNبالتوازي.
التخصيص والعينات والطلب
وحدة الكتالوج هذه هي نقطة البداية، وليست عنصرًا ثابتًا. تبدأ معظم مشاريع العرض المخصصة لدينا برسم العميل أو عينة مأخوذة من منتج موجود، وتنتهي بوحدة مطابقة تقع في نفس الهيكل. سواء كنت بحاجة إلى مجموعة COB قياسية أو مصممة بالكاملشاشة LCD للجزء VA وضع LCD السلبي، فريقنا الهندسي يدعم التصميم الخاص بك.
|
الجزء الفني وحجم الزجاج- أنماط وأيقونات وشعارات جديدة للقطاعات مُصممة خصيصًا لتصميمك. خيارات Pinout والموصل- تعيين الدبوس أو FPC أو إنهاء رأس الدبوس المطابق لثنائي الفينيل متعدد الكلور الخاص بك. الإضاءة الخلفية واللون- إضاءة خلفية LED بيضاء أو زرقاء أو كهرمانية لتناسب لغة السكن والعلامة التجارية. الاقتباس في غضون 24 ساعة- أرسل الرسم والحجم السنوي والسعر المستهدف واحصل على الأسعار بالإضافة إلى الرد الفني في يوم العمل التالي. عينات قبل الأدوات- يتم إرسال العينات القياسية عادةً خلال 3 إلى 7 أيام عمل بعد تأكيد الرسم. |
الوثائق الفنية الكاملة للمجموعة الأوسع متاحة على الموقعشاشة LCD المقطعيةصفحة الفئة، وإذا كان تصميمك يتجه نحو واجهة ملونة، فإنشاشة LCD وشاشة OLED أحادية اللونيشرح القسم المكان الذي يناسب كل من وحدات المقطع والشخصيات والرسومات وPMOLED بشكل أفضل.
التصنيع والاختبار وتوثيق الجودة
تأسست شركة Shenzhen Jingda Display Technology Co., Ltd. في سبتمبر 2015 وتدير مصنعًا خاليًا من الغبار بمساحة 6000 متر مربع في Wuping، Fujian. كل دفعة لديناشاشة LCD للجزء VA وضع LCD السلبياجتياز فحص المواد الواردة والفحوصات أثناء العملية والاختبار الكهربائي والبصري النهائي قبل التعبئة. نحن حاصلون على شهادة إدارة الجودة ISO ونقدم وثائق الامتثال لـ RoHS عند الطلب.
خطوط تجميع COG وCOB داخل ورشة الغرفة النظيفة.
إدارة الجودة ISO ووثائق RoHS.
الأسئلة المتداولة
هل يمكن تخصيص تخطيط المقطع وpinout الخاص بوضع LCD السلبي لشاشة LCD القطاعية VA؟
نعم. يمكن تعديل العمل الفني للقطعة وحجم الزجاج وتعيين الدبوس ولون الإضاءة الخلفية ونوع الموصل من الرسم أو العينة المرجعية. يتم إرجاع المراجعة الهندسية والتسعير خلال 24 ساعة.
هل تحتاج هذه الوحدة إلى إضاءة خلفية؟
يستخدم هذا الإصدار مستقطبًا ناقلًا، لذا يلزم وجود إضاءة خلفية LED للقراءة في الإضاءة المنخفضة. عادةً ما يتم تحديد إضاءة خلفية بيضاء أو زرقاء، مما ينتج عنه شرائح بيضاء على خلفية سوداء.
كيف يمكن مقارنة VA السلبي مع HTN السلبي؟
يوفر وضع LCD السالب VA لشاشة LCD هذه مستويات سوداء أعمق وتباينًا أعلى ونطاق عرض أوسع؛ يعد HTN السلبي بديلاً أقل تكلفة مع زوايا مشاهدة أضيق. كلاهما يعرض قطعة أحادية اللون.
ما هي المهلة الزمنية التي يجب أن أخطط لها؟
يتم إصدار عروض الأسعار خلال 24 ساعة. يتم شحن العينات القياسية عادة خلال 3 إلى 7 أيام عمل بعد تأكيد الرسم، ويتم تأكيد جداول الإنتاج الضخم مع عرض الأسعار.
