شاشة LCD مقاس 20 × 4 أحرف STN وضع LCD سلبي إيجابي
توفر شاشة LCD ذات الأحرف 20 × 4 المصنوعة في الصين وضع LCD السلبي الإيجابي STN تخطيطًا متعدد الاستخدامات مكونًا من 4 أسطر لواجهة HMI الصناعية.
رقم الوحدة: سلسلة JDA2004-01
التكنولوجيا: تكنولوجيا البوليفيين
زاوية الرؤية: زاوية رؤية واسعة
درجة حرارة التشغيل: -20 إلى 70 درجة مئوية
محرك إيك: AIP31066
إرسال استفسار
وصف المنتج
توفير تخطيطات واضحة ومنظمة لـ HMI الصناعيةشاشة LCD مقاس 20 × 4 أحرف STN وضع LCD سلبي إيجابييتميز بتنسيق مكون من 4 أسطر و20 حرفًا مع برنامج تشغيل AIP31066 ومجموعة COB قوية.
شاشة LCD مقاس 20 × 4 أحرف STN نظرة عامة على وضع LCD السلبي الإيجابي
الشاشة LCD مقاس 20 × 4 أحرف STN وضع LCD سلبي إيجابيهو حل عرض متعدد الاستخدامات وموثوق للغاية مصمم للبيئات الصناعية كثيرة المتطلبات. سواء كنت بحاجة إلى التنقل في القائمة، أو تحديثات الحالة في الوقت الفعلي، أو التشخيص، فإن هذه الوحدة توفر مخرجات مرئية واضحة ومنظمة.
تستخدم سلسلة JDA2004-01 محرك AIP31066 IC وتعمل بنظام قيادة 1/16 و1/5. زاوية الرؤية ثابتة عند الساعة 6. للمشترين الذين يتطلعون إلى دمج هذاشاشة LCD مقاس 20 × 4 أحرف STN وضع LCD سلبي إيجابيتعمل لوحة PCB القياسية وزاوية العرض الواسعة على تبسيط عملية التثبيت في واجهات الآلات ولوحات أتمتة المصنع.
|
عرض المحتويات 20*4 أحرف |
محرك IC AIP31066 |
مخطط القيادة 1/16 الواجب، 1/5 التحيز |
| JDA2004-01 سلسلة المعايير الفنية | |
| محتويات العرض | 20*4 حرف (5*8 نقاط) |
| أبعاد المخطط التفصيلي | 98 (عرض) * 60 (طول) * 13.2 (ارتفاع) ملم |
| منطقة المشاهدة | 77 (عرض) * 25.2 (طول) ملم |
| المنطقة النشطة | 70.4 (عرض) * 20.8 (طول) ملم |
| زاوية العرض | الساعة 6 |
| خيارات الإضاءة الخلفية | أبيض / أصفر-أخضر |
| درجة حرارة التشغيل. | -20 إلى 70 درجة مئوية |
| درجة حرارة التخزين. | -30 إلى 80 درجة مئوية |
الخيارات المتاحة لوحدة LCD مقاس 20 × 4 أحرف
لتناسب تصميمات الإسكان المختلفة وجماليات العلامة التجارية، نقدم ثلاثة تكوينات بصرية قياسية لهذا الغرضشاشة LCD مقاس 20 × 4 أحرف STN وضع LCD سلبي إيجابي. يمكنك تحديد نوع شاشة LCD ولون الإضاءة الخلفية الذي تحتاجه للإنتاج الضخم.
| رقم الوحدة | نوع شاشات الكريستال السائل | لون الإضاءة الخلفية |

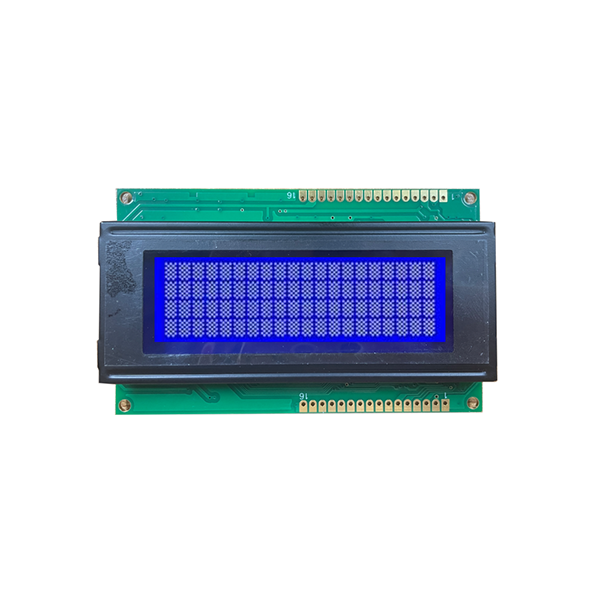

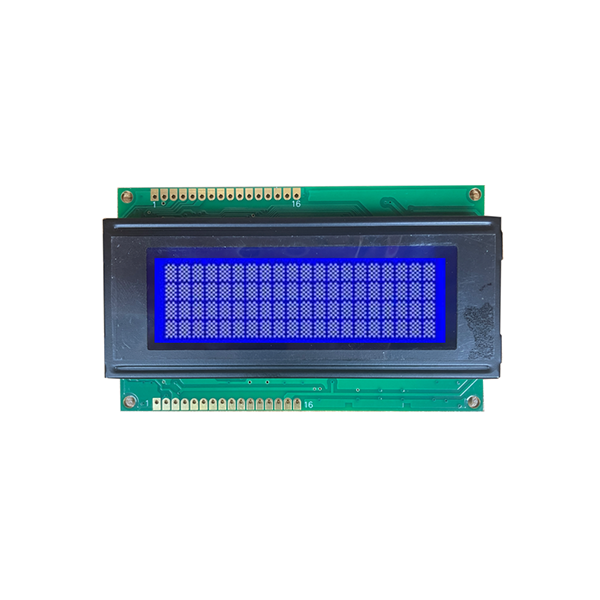

| 2004SBW-01 | الوضع السلبي الأزرق STN | أبيض |
| 2004SYG-01 | STN أصفر أخضر وضع إيجابي | أصفر-أخضر |
| 2004SGW-01 | الوضع الإيجابي باللون الرمادي STN | أبيض |
التطبيقات وحالات الاستخدام الصناعي
الشاشة LCD مقاس 20 × 4 أحرف STN وضع LCD سلبي إيجابييوفر واجهة موثوقة وسهلة القراءة للمشغلين. يتم اختياره على نطاق واسع من قبل المهندسين من أجل:
▸ لوحات أتمتة المصانع- عرض حالة الجهاز وأكواد الخطأ ومعلمات التشغيل.
▸ معدات التشخيص- عرض البيانات في الوقت الحقيقي ونتائج القياس في الأجهزة الطبية والاختبارية.
▸ واجهات الآلات- تقديم التنقل في القائمة وإعدادات المعلمات للآلات الصناعية.
|

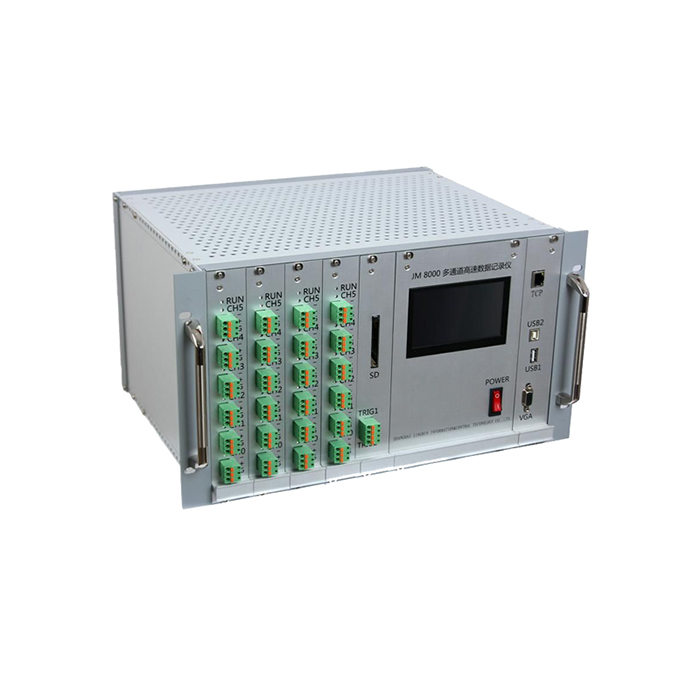

شاشة LCD مقاس 20 × 4 في المعدات الصناعية. |

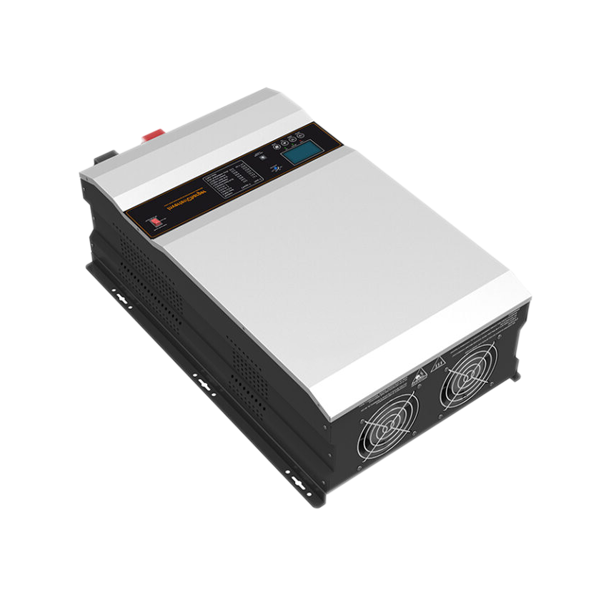

وضع LCD السلبي الإيجابي STN في نظام UPS. |
التخصيص والتوريد بواسطة JINGDA
باعتبارنا شركة رائدة في تصنيع شاشات العرض، فإننا نقدم الدعم الكامل لشاشتكشاشة LCD مقاس 20 × 4 أحرف STN وضع LCD سلبي إيجابيمتطلبات. سواء كنت بحاجة إلى ضبط تخطيط PCB، أو تغيير نوع الموصل، أو تعديل الإضاءة الخلفية، يستطيع فريقنا الهندسي التعامل مع هذا الأمر.
لاستكشاف التنسيقات الأخرى، يمكنك الاطلاع على موقعناشاشة LCD للشخصيةفئة. إذا كنت بحاجة إلى دقة أعلى للرسومات المعقدة، ففكر في خدماتناشاشة LCD مقاس 128x64 شاشة رسومية للوضع الإيجابي STN. للواجهات الرقمية الأبسط، لديناشاشة LCD للقطاعاتالقسم متاح أيضا.
من خلال مرافق غرفنا النظيفة التي تبلغ مساحتها 6000 متر مربع وإدارة الجودة ISO، كل ذلكشاشة LCD مقاس 20 × 4 أحرف STN وضع LCD سلبي إيجابيتم اختبار الأداء البصري والموثوقية الكهربائية قبل الشحن. أرسل الرسم أو المواصفات المستهدفة إلى فريق المبيعات لدينا لتلقي عرض أسعار شامل في غضون 24 ساعة.
الأسئلة المتداولة
ما هي الاختلافات بين نماذج سلسلة JDA2004-01 الثلاثة؟
توفر النماذج الثلاثة أوضاعًا بصرية مختلفة: 2004SBW-01 هو STN Blue Negative مع إضاءة خلفية بيضاء، 2004SYG-01 هو STN أصفر أخضر إيجابي مع إضاءة خلفية صفراء-خضراء، و2004SGW-01 هو STN رمادي إيجابي مع إضاءة خلفية بيضاء.
هل يتضمن وضع شاشة LCD السلبية الإيجابية STN مقاس 20x4 حرفًا لوحة PCB؟

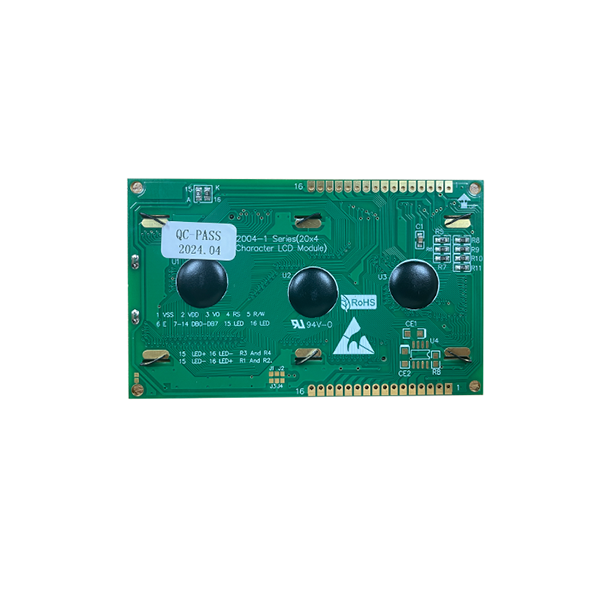

نعم، تم تصميم وحدة LCD ذات الطابع الشخصي هذه باستخدام تقنية COB وتأتي مع لوحة PCB قياسية لسهولة التركيب والدمج في أجهزتك الحالية.
ما هو الحد الأدنى لكمية الطلب والمدة الزمنية؟
بالنسبة للتكوينات القياسية، فإننا ندعم كلا من أوامر العينات والإنتاج بالجملة. أرسل لنا متطلباتك وسيقوم فريقنا بتقديم عرض أسعار والمهلة الزمنية خلال 24 ساعة.
هل يمكن تخصيص برنامج تشغيل AIP31066 IC؟
تستخدم الوحدة القياسية برنامج التشغيل AIP31066. إذا كان مشروعك يتطلب IC مختلفًا لأسباب التوافق، فيمكننا مناقشة الحلول المخصصة للطلبات المجمعة.
