المشاكل الشائعة ونصائح استكشاف الأخطاء وإصلاحها لشاشات LCD

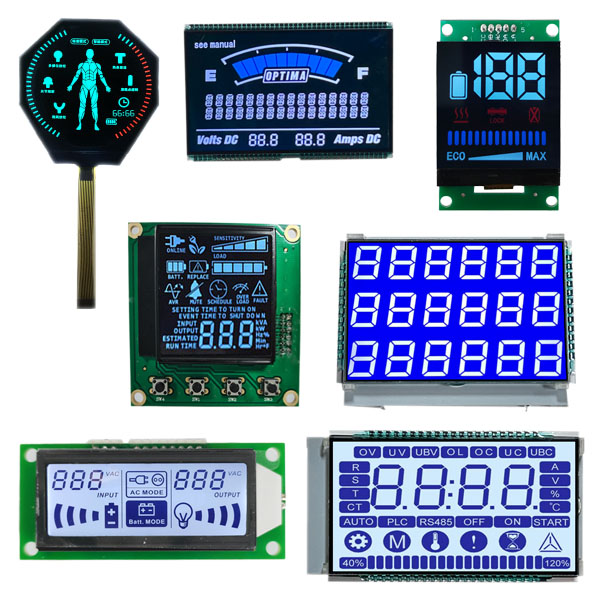

في التحكم الصناعي، والمعدات الطبية، وأدوات الاختبار، والأجهزة المنزلية، والإلكترونيات الاستهلاكية، تظل شاشة LCD واحدة من أكثر واجهات الإنسان والآلة شيوعًا. سواء كانت شاشة مصفوفة رسومية أو شاشة LCD أحادية اللون، فإن أي مشكلات مثل عدم وجود شاشة أو فقدان الخطوط أو الوميض أو التباين غير الطبيعي ستؤثر على التجربة الإجمالية وموثوقية الجهاز بأكمله.

1. لا يوجد عرض، شاشة سوداء أو شاشة بيضاء.

ترتبط الشاشة السوداء عادةً بمصدر الطاقة والإضاءة الخلفية والتهيئة؛ تشير الشاشة البيضاء عادةً إلى أن الإضاءة الخلفية قيد التشغيل ولكن شاشة LCD لم تنحرف أو لم تتلق بيانات صورة صالحة. بالنسبة لوحدة LCM، تحقق أولاً من VDD وVDDIO وVSS ودبوس إعادة الضبط ومصدر طاقة الإضاءة الخلفية. إذا لم تكن الإضاءة الخلفية قيد التشغيل، فركز على فحص دائرة التعزيز والمقاوم الذي يحد من التيار وسلسلة LED والموصل.

2. الأسطر والأحرف المفقودة والسطور المتقطعة

شاشات LCD أحادية اللون عرضة لفقدان الخطوط. تتضمن الأسباب المحتملة إخراج COM أو SEG غير طبيعي، وضعف اتصال شريط الحمار الوحشي، وتقادم المادة اللاصقة الموصلة، ودائرة قصر FPC، وتلف محرك IC. بالنسبة لشاشات التشغيل متعددة القنوات، يجب أيضًا التحقق من إعدادات مقاومة التحيز ودورة العمل. إذا تم إصلاح موضع الخط المفقود، فعادةً ما تكون هناك مشكلة في اتصال الأجهزة أو قناة برنامج التشغيل؛ إذا انحرف الموضع، فقد يكون ذلك بسبب التوقيت أو التداخل أو تموج الطاقة.

3. التباين غير كاف أو مفرط

التباين غير الطبيعي لا يشير بالضرورة إلى فشل الشاشة. يمكن لعوامل مثل VLCD، وV0، والجهد المتحيز، وتعويض درجة الحرارة أن تؤثر جميعها على تأثير العرض. ومن الشائع على النقيض منوحدة LCMلتصبح أقل كثافة في درجات الحرارة المنخفضة، وتصبح أكثر كثافة في درجات الحرارة المرتفعة. إذا حدث ذلك على دفعات، فتحقق من رمز التهيئة الخاص ببرنامج التشغيل IC ومقاومات التحيز ودوائر تعويض درجة الحرارة. إذا حدث ذلك بشكل فردي، تحقق من اللحام واتساق لوحة الكريستال السائل.

4. التقلب، والارتعاش، والتمرير

ينتج التقلب عادة عن معدل الإطارات غير المستقر، وتموج مصدر الطاقة الزائد، والتداخل الأرضي، والتعارض بين تردد الإضاءة الخلفية PWM ومعدل التحديث. إذا كانت أسلاك FPC الخاصة بوحدة LCM طويلة جدًا وغير محمية، فقد يحدث أيضًا ضوضاء. أولاً، استخدم راسم الذبذبات لمراقبة VDD والإشارات الرئيسية، ثم تحقق من سجلات التهيئة. بالنسبة لشاشة LCD أحادية اللون، إذا كان هناك اهتزاز عام للشاشة، فركز على التحقق من شكل موجة COM وبرنامج تشغيل الإضاءة الخلفية.

5. تحف الشاشة، الأحرف المشوهة، الألوان غير الطبيعية

غالبًا ما تحتوي شاشات LCD الملونة على عناصر شاشة بسبب مشكلات تتعلق بخطوط البيانات وخطوط الساعة وإشارات المزامنة ومعلمات التوقيت. تحقق من اتصالات FPC، وأكسدة الموصل، وشورتات اللحام. لوشاشات LCD أحادية اللونتحتوي على أحرف مشوهة، وتحقق من ناقل البيانات، وخطوط التحكم RS/CS/WR، وتأكد من التهيئة الصحيحة.

6. السطوع غير المتكافئ، والتظليل، وتسرب الضوء

تعتبر مشكلات الإضاءة الخلفية شائعة في وحدات LCM ذات الإدخال الجانبي. إن انحرافات التجميع للوحة توجيه الضوء، وفيلم الانتشار، والفيلم العاكس، أو تخفيف سطوع LED، أو محرك التيار الثابت غير المتناسق يمكن أن يسبب سطوعًا غير متساوٍ. يرتبط تسرب الضوء في الغالب بالترابط الهيكلي وتشوه القشرة والخدش على المستقطب. لشاشات الكريستال السائل أحادية اللون، والإضاءة الخلفية عادة ما تكون أبسط، لكن الفجوة بين لوحة توجيه الضوء وزجاج الكريستال السائل لا تزال تؤثر على التوحيد.

7. العيوب، النقاط البارزة، البقع الداكنة، عيوب الخطوط

النقاط السيئة هي عيوب تصنيعية في لوحة LCD وعادةً لا يمكن إصلاحها بواسطة البرنامج. تشير النقاط البارزة إلى وحدات البكسل التي تظل مضاءة باستمرار، بينما تشير البقع الداكنة إلى وحدات البكسل التي لا تضيء. غالبًا ما ترتبط الخطوط الرأسية أو الأفقية بقنوات IC، وربط COG، وقنوات FPC. إذا تغير عيب الخط بعد الضغط، فهذا يشير إلى ضعف الاتصال. إذا لم يكن هناك أي تغيير بعد الضغط، فقد يكون ذلك بسبب تلف دائرة IC الخاصة بالسائق أو الأسلاك الزجاجية.

8. الظلال والصور الأشباح وبقايا الصورة

الظل هو الظاهرة حيثجزيئات الكريستال السائل في شاشة LCDفشل في التعافي بشكل كامل بعد عرض صورة ثابتة لفترة طويلة. يمكن أن يؤدي تقليل سطوع الصورة الثابتة وإجراء عكس الألوان العادي وتقصير دورة التحديث إلى تخفيف هذه المشكلة. إذا كان جهد القيادة لوحدة LCM غير متماثل، فإنه سيؤدي أيضًا إلى تسريع ظهور الظلال. تكون شاشات LCD أحادية اللون أكثر عرضة للظلال عند عرض أنماط ثابتة. يوصى باستخدام الانعكاس البديل أو مسح الشاشة المحدد بوقت.
