ما هو مبدأ عمل شاشة اللمس؟

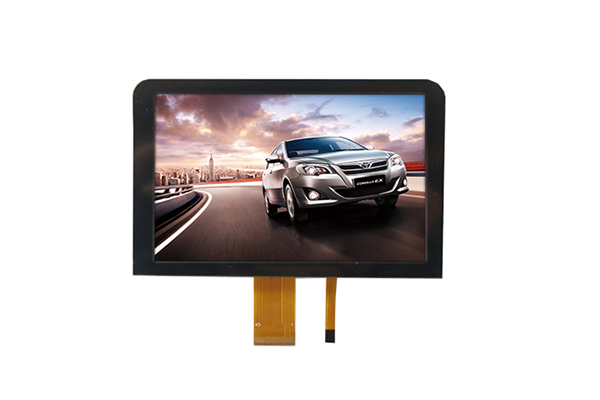

في التحكم الصناعي الحديث، والإلكترونيات الاستهلاكية، وشاشات عرض السيارات، ومعدات المنزل الذكي، أصبحت شاشة اللمس هي الناقل الأساسي للتفاعل بين الإنسان والحاسوب. على عكس شاشات العرض التقليدية غير التفاعلية، تقوم الأجهزة التي تعمل باللمس بدمج وحدات الاستشعار ووحدات العرض بشكل عضوي، مما يتيح تحريض الإشارة في الوقت الفعلي والتعرف على الإحداثيات أثناء تقديم صور عالية الوضوح. تعتمد معظم الأجهزة الطرفية الذكية المتوفرة في السوق حاليًا حلولاً متكاملة لـشاشة تي اف تي ال سي ديوتقنية استشعار اللمس، والتي تحتل شاشة TFT من بينها موقعًا مهيمنًا في مجالات العرض التجارية والصناعية نظرًا لاستنساخ الألوان الممتاز والدقة العالية وأداء التشغيل المستقر.

يتمثل جوهر جميع مبادئ عمل شاشة اللمس في التقاط تغييرات الإشارات المادية أو الكهربائية الناتجة عن الاتصال الخارجي، وتحويل الإشارات التناظرية إلى معلومات إحداثيات رقمية من خلال وحدة تحكم مخصصة تعمل باللمس، وأخيرًا نقل البيانات إلى شريحة التحكم الرئيسية لتحقيق التفاعل بين الإنسان والكمبيوتر. يتكون نظام شاشة اللمس الكامل من ثلاثة أجزاء أساسية: طبقة استشعار اللمس، ودائرة معالجة الإشارات، ووحدة تصوير شاشة العرض TFT. تكون طبقة استشعار اللمس مسؤولة عن استقبال إشارات الاتصال، ويكمل نظام الدائرة تصفية الإشارة وتضخيمها وحساب الإحداثيات، وتكون شاشة TFT LCD مسؤولة عن العرض المتزامن لصور التعليقات التفاعلية.

مبدأ عمل شاشة اللمس المقاومة

شاشة اللمس المقاومة عبارة عن جهاز استشعار حساس للضغط، ويتكون من طبقتين من أغشية ITO (أكسيد القصدير الإنديوم) الموصلة الشفافة، مع فواصل دقيقة عازلة تفصل الغشاء المرن العلوي وطبقة القاعدة الصلبة السفلية. الطبقة العليا عبارة عن طبقة موصلة مرنة، والطبقة السفلية مثبتة على سطح شاشة TFT لضمان استقرار هيكل العرض.

مبدأ عمل شاشة اللمس بالسعة

شاشات اللمس السعوية هي التكنولوجيا السائدة لمنتجات شاشات اللمس الإلكترونية الاستهلاكية، والتي تعمل على أساس مبدأ تحريض سعة جسم الإنسان. سطح الشاشة مغطى بطبقة شبكية موصلة ITO كثيفة، ويتم تشكيل مجال إلكتروستاتيكي موحد منخفض الجهد على الشاشة بأكملها من خلال دائرة القيادة.

جسم الإنسان هو وسيلة موصلة ذات خصائص السعة. عندما يلمس الإصبع سطح الشاشة، فإنه سوف يمتص تيارًا صغيرًا عند نقطة الاتصال، مما يسبب تغيرات محلية في المجال الكهروستاتيكي. تلتقط المستشعرات عالية الحساسية الموزعة حول الشاشة فرق السعة، وتقوم وحدة التحكم باللمس بحساب إحداثيات اللمس الدقيقة من خلال تحليل الخوارزمية. تختلف شاشات اللمس السعوية عن شاشات اللمس المقاومة، حيث تدعم التعرف على اللمس المتعدد، وتحقيق عمليات متعددة النقاط مثل التكبير/التصغير والتدوير والانزلاق متعدد الأصابع.
