ما هي التكنولوجيا داخل الخلية وعلى الخلية؟

في العملية التكرارية لصناعة العرض العالمية،شاشة TFT (شاشة ترانزستور الأغشية الرقيقة)لقد كانت دائمًا شركة العرض الرئيسية والأساسية في مجالات مثل الإلكترونيات الاستهلاكية، وشاشات العرض المثبتة على المركبات، والمحطات الصناعية. تعتمد وحدة عرض TFT التقليدية هيكلًا مكدسًا مع فصل طبقة اللمس وطبقة العرض، والتي لها العديد من العيوب مثل السُمك الزائد، ونفاذية الضوء غير الكافية، وإزاحة اللمس، والبنية الزائدة عن الحاجة، مما يجعل من الصعب تلبية المتطلبات الحالية لتجربة خفيفة الوزن وعالية الوضوح وعالية اللمس في تطوير المنتج. ولمعالجة الاختناقات التقنية للوحدة التقليدية، تطورت الصناعة تدريجيًا إلى حلين متكاملين لشاشات اللمس: تقنية داخل الخلية وتقنية داخل الخلية.

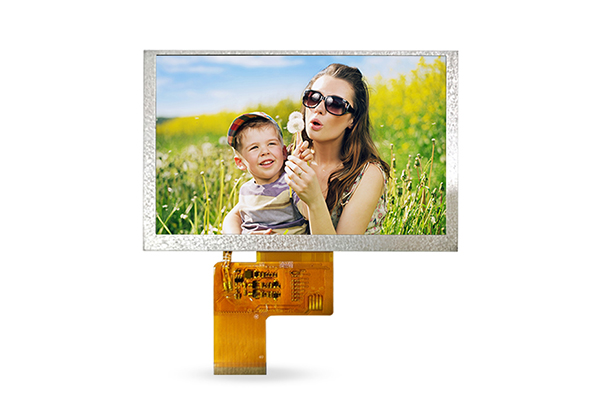

شاشة TFT عبارة عن شاشة عرض مصفوفة نشطة يتم تشغيلها بواسطة ترانزستورات ذات أغشية رقيقة. يتضمن هيكلها الأساسي ركيزة TFT، وطبقة الكريستال السائل، وفلتر الألوان، والمستقطب، والزجاج الواقي والوحدات الأساسية الأخرى. بفضل سرعة الاستجابة السريعة ونسبة التباين العالية وجودة الصورة المستقرة، أصبحت القاعدة التكنولوجية الأساسية لشاشات LCD وهي أيضًا الناقل المتوافق للتقنيات داخل الخلية وعلى الخلية.

تعتمد وحدة اللمس التقليدية TFT LCD هيكلًا منفصلاً مثل G+G وG+F. تعتبر لوحة العرض ومستشعر اللمس مكونين مستقلين، ويتم تجميعهما من خلال مادة لاصقة بصرية. العدد الإجمالي للطبقات كبير وسمك التراص مرتفع. ولا يؤثر هذا على نحافة الجهاز فحسب، بل يتسبب أيضًا بسهولة في حدوث مشكلات مثل اختلاف المنظر وانعكاس الضوء وتأخير اللمس. يكمن الإنجاز الأساسي لتقنية In-cell وتقنية On-cell في دمج أقطاب استشعار اللمس مباشرة في الهيكل الداخلي لشاشة TFT، مما يؤدي إلى التخلص من لوحة اللمس المستقلة وتحقيق تكامل العرض واللمس.

ما هي التكنولوجيا على الخلية؟

تنتمي تقنية On-cell إلى حل اللمس متوسط ​​التكامل. يتضمن المبدأ الفني تصنيع أقطاب كهربائية لاستشعار اللمس على الطبقة العليا من مرشح ألوان شاشة TFT وعلى الطبقة السفلية من المستقطب. يتم ربط طبقة اللمس بالهيكل السطحي للوحة العرض، دون اختراق منطقة الكريستال السائل الأساسية. يحتفظ هذا الهيكل بوحدة عرض الكريستال السائل الكاملة وبنية محرك TFT لشاشة TFT، مع تركيب هيكل استشعار اللمس فقط على السطح الخارجي لطبقة العرض. تتميز بصعوبة تكامل معتدلة واستقرار هيكلي قوي، وتعمل كحل تحسين انتقالي بين اللمس المنفصل التقليدي واللمس داخل الخلية المتطور.

ما هي تقنية داخل الخلية؟

تعد تقنية In-cell عبارة عن تقنية عرض تعمل باللمس متكاملة للغاية وهي حاليًا أكثر حلول اللمس تكاملاً في صناعة شاشات الكريستال السائل. تقوم هذه التقنية مباشرة بتضمين أقطاب استشعار اللمس وخطوط المسح باللمس داخل خلية الكريستال السائل لشاشة TFT، وتتكامل بشكل عميق مع دائرة محرك بكسل TFT وطبقة الكريستال السائل. تشترك وحدة استشعار اللمس ووحدة بكسل العرض في بعض الهياكل الأساسية، مما يقلل بشكل كبير من عدد طبقات تكديس الشاشة. بالمقارنة مع تقنية On-cell، تتمتع تقنية In-cell ببُعد تكامل أعمق، وبنية أكثر انسيابية، وترقية شاملة في الأداء البصري ودقة اللمس. ومع ذلك، فإنه يتطلب معايير أعلى لعمليات تصنيع لوحة TFT والتحكم في الإنتاجية.

مزايا تكنولوجيا الخلايا

تم تبسيط الهيكل، مما يحقق ترقية خفيفة الوزن للشاشة.

تتكون وحدة مستشعر اللمس TFT المنفصلة التقليدية من طبقات متعددة مثل الزجاج الواقي ومستشعر اللمس واللاصق البصري ولوحة العرض. يبلغ سمك الجهاز بشكل عام أكثر من 1.8 ملم، مما يشغل مساحة كبيرة داخل الجهاز. تعمل تقنية On-cell على التخلص من الركيزة الزجاجية المستقلة التي تعمل باللمس، حيث تقوم بتصنيع أقطاب اللمس مباشرة على الطبقة السطحية لمرشح ألوان شاشة TFT، مما يقلل بشكل كبير من عدد طبقات كومة الشاشة وعملية التصفيح. يمكن التحكم في وحدة عرض TFT المحسنة على الخلية بسمك أقل من 1.5 مم، ويتم تقليل الوزن الإجمالي للجهاز في الوقت نفسه بنسبة 10% إلى 15%.

العملية ناضجة ومستقرة، مع تكاليف إنتاج يمكن السيطرة عليها.

في نظام إنتاج شاشات الكريستال السائل، تتمتع تقنية On-cell بتوافق قوي للغاية مع العمليات. ليست هناك حاجة إلى تجديدات واسعة النطاق لخط إنتاج شاشات TFT التقليدية. فقط إضافة عمليات الطلاء والحفر الكهربائي التي تعمل باللمس بعد إنتاج مرشح الألوان يمكن أن يكمل التكامل. بالمقارنة مع التكنولوجيا المعقدة داخل الخلية، يكون إنتاج On-cell أعلى، ويكون تحمل أخطاء العملية أقوى، وقد تم التحقق من استقرار الإنتاج من خلال سنوات من اختبارات السوق.

يتمتع الهيكل بمقاومة قوية للتلف والموثوقية العامة أعلى.

توجد طبقة اللمس الموجودة على الخلية على الهيكل السطحي لشاشة TFT وهي مستقلة عن طبقة الكريستال السائل الداخلية ودائرة قيادة TFT. وهذا يشكل بنية وقائية طبيعية. عندما تتعرض الشاشة لضغط قوة خارجية، أو نتوءات طفيفة، أو إجهاد الانحناء، فإن طبقة استشعار اللمس لن تؤثر بشكل مباشر على وحدة العرض الأساسية، مما يحمي بشكل فعال طبقة الكريستال السائل ودائرة بكسل TFT من التلف. في الوقت نفسه، تتجنب هذه التقنية مشكلة فجوة الهواء في عملية الربط التقليدية، وتقلل من الظواهر مثل التصفيح والتقرح، كما أن مقاومة الضغط وأداء مقاومة الانحناء للشاشة متفوقة بشكل كبير على الحلول المتكاملة المبكرة، ومناسبة لسيناريوهات الاستخدام المعقدة مثل المركبات والصناعات.

أداء اللمس متوازن ومناسب لجميع سيناريوهات الاستخدام.

أقطاب اللمس الخاصة بتقنية On-cell قريبة من سطح الشاشة. مسافة استشعار اللمس قصيرة وفقدان نقل الإشارة منخفض. بالمقارنة مع الشاشات المنفصلة التقليدية، تكون سرعة استجابة اللمس أسرع ودقة تحديد الموضع أعلى، مما يقلل بشكل فعال من المشكلات مثل إزاحة اللمس والفشل.

ميزة التكنولوجيا داخل الخلية

تصميم نحيف للغاية، يعيد تعريف الحد الأعلى لهيكل الشاشة.

تعمل التقنية داخل الخلية على دمج وحدة استشعار اللمس بالكامل في صندوق الكريستال السائل بشاشة TFT، مما يؤدي إلى دمج دائرة قيادة بكسل TFT وطبقة الكريستال السائل معًا. إنه يزيل تمامًا طبقة اللمس المستقلة وبنية الربط الزائدة، وهو حاليًا الحل التقني مع أقل عدد من طبقات التراص والهيكل الأكثر إحكاما لشاشات TFT LCD.

أداء بصري من الدرجة الأولى، مما يوفر تجربة جودة صورة بلا فقدان.

يعد الأداء البصري الميزة الأساسية لتقنية In-cell. نظرًا لأنه يزيل تمامًا زجاج اللمس الخارجي والطبقة اللاصقة الملتصقة، فلا توجد وسائط بصرية إضافية داخل الشاشة، مما يقلل من فقدان انتقال الضوء إلى أدنى مستوى. يمكن أن تصل نفاذية الضوء إلى 88%-92%، وهو ما يتجاوز بكثير شاشات اللمس التقليدية وشاشات اللمس.

تتميز تجربة اللمس بالسلاسة الفائقة، مع دقة الاستجابة الرائدة في هذا المجال.

تم دمج أقطاب اللمس الخاصة بتقنية In-cell بشكل عميق مع وحدات بكسل الشاشة، مما يقلل من مسافة الاستشعار إلى مستوى أقصى. يعد مسار إرسال إشارة اللمس هو الأقصر ولديه أقل خسارة. بالمقارنة مع تقنية On-cell، زادت سرعة استجابة اللمس بأكثر من 20%، مع تأخير استجابة أقل، مما أدى إلى القضاء تمامًا على ظواهر تأخر اللمس والبطء.

مع الترقية المستمرة لصناعة العرض العالمية، تستمر تقنية On-cell، نظرًا لأدائها الناضج والمستقر، فضلاً عن فعاليتها العالية من حيث التكلفة، في الاحتفاظ بحصة مهيمنة في سوق العرض متوسط ​​المدى، مما يدعم الترقية المتكررة للإلكترونيات الاستهلاكية ومعدات العرض الصناعية؛ في حين أن التكنولوجيا داخل الخلية، التي تعتمد على مزايا الأداء التي لا مثيل لها، تخترق باستمرار اختناقات العمليات. ومع التحسين المستمر لعائد الإنتاج والتخفيض التدريجي للتكاليف، فإنه يتغلغل تدريجيًا في المزيد من السيناريوهات مثل المركبات المتوسطة إلى المتطورة، والأجهزة المنزلية الذكية، والمحطات الطرفية المحمولة.

من منظور الصناعة على المدى الطويل، تظل الاتجاهات التكرارية الأساسية لشاشات TFT هي النحافة والوضوح العالي والاستهلاك المنخفض للطاقة ودقة اللمس العالية. هناك نوعان من تقنيات اللمس المتكاملة داخل الخلية وعلى الخلية ليسا في علاقة بديلة بل يشكلان نظامًا تكنولوجيًا تكميليًا وتكافليًا للصناعة. كل واحد منهم، يستفيد من مزاياه الأساسية، ويغطي مجموعة كاملة من احتياجات العرض بدءًا من المنتجات التجارية المدنية والصناعية متوسطة المدى وحتى المنتجات الرائدة المتطورة، مما يؤدي باستمرار إلى دفع الابتكار التكنولوجي وتحديث المنتجات في صناعة شاشات الكريستال السائل، ويعمل أيضًا بمثابة الدعم الفني الأساسي للمنافسة المتميزة المستقبلية في محطات العرض الذكية.
